Тема: Робота електричного поля при переміщенні заряду. Потенціал і різниця потенціалів. Напруга. Зв'язок між напругою і напруженістю однорідного електричного поля.
НМТ-2023, основна сесія, 7 сесія, 2 зміна, питання 6
На рисунку зображено лінії напруженості електричного поля, створеного деякою системою зарядів. Укажіть рядок, у якому наведено обидва правильні співвідношення між потенціалами $\varphi_{1}$ і $\varphi_{2}$ та модулями напруженостей $E_{1}$ і $E_{2}$ електричного поля в точках 1 і 2 відповідно.
А.
$\varphi_{1}>\varphi_{2} ;\ E_{1}>E_{2}$
Б.
$\varphi_{1}>\varphi_{2} ;\ E_{1}<E_{2}$
(правильна)
В.
$\varphi_{1}<\varphi_{2} ;\ E_{1}>E_{2}$
Г.
$\varphi_{1}<\varphi_{2} ;\ E_{1}<E_{2}$
Складність: 28
ЗНО-2019, основна сесія, питання 15

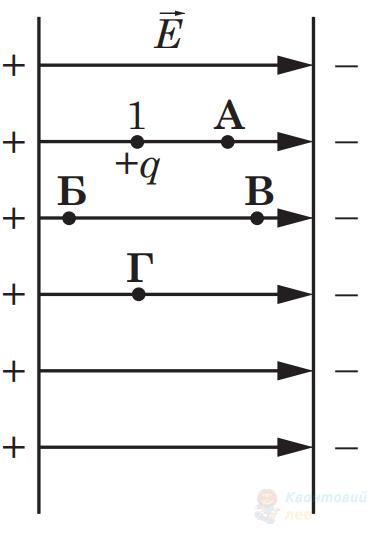

На рисунку схематично зображено однорідне електростатичне поле напруженістю $\vec{E}$, створене нескінченно великими зарядженими пластинами. Позитивний точковий заряд $+q$ перебуває в точці 1. Електростатичне поле не виконуватиме роботу під час переміщення цього заряду в точку
А.
Б.
В.
Г.
(правильна)
Складність: 39
ЗНО-2020, основна сесія, питання 12
На схематичному рисунку зображено лінії напруженості й еквіпотенціальні (з однаковим значенням потенціалу в усіх точках) поверхні електричного поля, створеного позитивним точковим зарядом. Укажіть правильне співвідношення між потенціалами $\varphi_{1}$ і $\varphi_{2}$ й модулями напруженостей $E_{1}$ та $E_{2}$ електричного поля в точках 1 і 2 відповідно.
А.
$\varphi_{1}>\varphi_{2}$; $E_{1}>E_{2}$
(правильна)
Б.
$\varphi_{1} > \varphi_{2}$; $E_{1} < E_{2}$
В.
$\varphi_{1} < \varphi_{2}$; $E_{1} > E_{2}$
Г.
$\varphi_{1} < \varphi_{2}$; $E_{1} < E_{2}$
Складність: 33
ЗНО-2020, додаткова сесія, питання 14
На схематичному рисунку зображено лінії напруженості й еквіпотенціальні (з однаковим значенням потенціалу в усіх точках) поверхні електричного поля, створеного позитивно зарядженою кулею. Пробний позитивний електричний заряд поміщено в точку $O$ цього поля. Електричне поле виконує найменшу за модулем роботу під час перенесення пробного заряду з точки $O$ в точку
А.
Б.
В.
Г.
(правильна)
ЗНО-2018, додаткова сесія, питання 14
Укажіть поле, робота якого над електрично зарядженою частинкою, що рухається в ньому, завжди дорівнює нулю.
А.
вихрове електричне
Б.
електростатичне
В.
гравітаційне
Г.
стале магнітне
(правильна)
ЗНО-2015, додаткова сесія, питання 10
Вісім краплин ртуті, заряд кожної з яких становить $5,0 \mathrm{~пКл}$, а радіус – $1 \mathrm{~мм}$, зливаються в одну. Який потенціал утвореної краплини? Уважайте, що $k=\frac{1}{4 \pi \varepsilon_{0}} = 9 \cdot 10^{9} \mathrm{~м} / \mathrm{Ф}$.
А.
$180 \mathrm{~B}$
(правильна)
Б.
$240 \mathrm{~B}$
В.
$300 \mathrm{~B}$
Г.
$360 \mathrm{~B}$
ЗНО-2011, додаткова сесія, питання 11
Напруженість однорідного електричного поля напрямлена вздовж осі $O x$. Електрон влітає в однорідне електричне поле так, як зображено на рисунку. Який із наведених графіків залежності координати $x$ від часу $t$ описує рух електрона?
А.
Б.
В.
Г.
(правильна)
(правильна)
ЗНО-2011, додаткова сесія, питання 12
Кожна з 1000 крапель (кульок) ртуті має потенціал, що дорівнює $2 \mathrm{~В}$. Яким буде потенціал усіх крапель, з'єднаних в одну краплю (кулю)? Об'єм кулі дорівнює $\frac{4}{3} \pi R^{3}$.
А.
$2 \mathrm{~В}$
Б.
$20 \mathrm{~В}$
В.
$200 \mathrm{~В}$
(правильна)
Г.
$2000 \mathrm{~В}$
ЗНО-2012, основна сесія, питання 13
Порівняйте потенціали точок в однорідному електричному полі, зображеному на рисунку.
А.
$\varphi_{A}=\varphi_{C}, \varphi_{B}=\varphi_{D}$
Б.
$\varphi_{A}=\varphi_{C}, \varphi_{B}<\varphi_{D}$
В.
$\varphi_{A}>\varphi_{C}, \varphi_{B}=\varphi_{D}$
(правильна)
Г.
$\varphi_{A}<\varphi_{C}, \varphi_{B}=\varphi_{D}$
ЗНО-2012, пробна сесія, питання 16
Електрон вилітає з точки, потенціал якої дорівнює $600 \mathrm{~В}$, із швидкістю $4 \cdot 10^{6} \mathrm{~м} / \mathrm{с}$ у напрямку силових ліній електричного поля. Визначте потенціал точки, у якій електрон зупиниться. Вважайте, що маса електрона становить $9 \cdot 10^{-31} \mathrm{~кг}$; елементарний заряд дорівнює $1,6 \cdot 10^{-19} \mathrm{~Кл}$.
А.
$150 \mathrm{~В}$
Б.
$450 \mathrm{~В}$
В.
$555 \mathrm{~В}$
(правильна)
Г.
$645 \mathrm{~В}$
ЗНО-2012, пробна сесія, питання 18
Укажіть, до яких точок у схемі електричного кола, зображеній на рисунку, можна підключити вольтметр для того, щоб виміряти напругу на джерелі струму.
А.
$A$ і $C$
Б.
$B$ і $C$
В.
$D$ і $E$
Г.
$B$ і $E$
(правильна)
ЗНО-2010, додаткова сесія, питання 12
Металевому порожнистому тілу, переріз якого зображено на рисунку, надано негативний заряд. Визначте співвідношення між потенціалами точок $1,2,3$, якщо тіло розміщено в однорідному електричному полі.
А.
$\varphi_{1}=\varphi_{2}=\varphi_{3}$
(правильна)
Б.
$\varphi_{3}<\varphi_{2}<\varphi_{1}$
В.
$\varphi_{1}<\varphi_{2}<\varphi_{3}$
Г.
$\varphi_{2}>\varphi_{1}, \varphi_{2}>\varphi_{3}$
ЗНО-2010, основна сесія, питання 13
В однорідному електричному полі переміщується позитивно заряджене точкове тіло з точки 1 у точку 2 за траєкторіями I, II, III, зображеними на рисунку. Правильно продовжте твердження: робота сил електричного поля при переміщенні зарядженого тіла
А.
максимальна за траєкторією I.
Б.
максимальна за траєкторією II.
В.
максимальна за траєкторією III.
Г.
однакова за траєкторіями I, II, III.
(правильна)
ЗНО-2010, основна сесія, питання 14
Визначте ціну поділки шкали приладу.
А.
$0,1 \mathrm{~В}$ на поділку
Б.
$0,2 \mathrm{~В}$ на поділку
(правильна)
В.
$0,5 \mathrm{~В}$ на поділку
Г.
$1 \mathrm{~В}$ на поділку
ЗНО-2007, основна сесія, питання 12
Визначте, яку роботу виконує поле при переміщенні точкового заряду $10 \mathrm{~нКл}$ з точки, потенціал якої $700 \mathrm{~В}$, в точку з потенціалом $300 \mathrm{~В}$.
А.
$4 \mathrm{~мкДж}$
(правильна)
Б.
$100\mathrm{~мкДж}$
В.
$7 \mathrm{~мкДж}$
Г.
$3 \mathrm{~мкДж}$
Д.
$10 \mathrm{~мкДж}$
Складність: 54
ЗНО-2009, основна сесія, питання 11
Уважаючи електричне поле у проміжку між контактами батареї гальванічних елементів «Крона» однорідним, визначте модуль напруженості цього поля. ЕРС батареї дорівнює $9 \mathrm{~В}$. Відстань між контактами становить $6 \mathrm{~мм}$.
А.
$9 \mathrm{~B} / \mathrm{м}$
Б.
$540 \mathrm{~B} / \mathrm{м}$
В.
$1,5 \mathrm{~кB} / \mathrm{м}$
(правильна)
Г.
$9 \mathrm{~кB} / \mathrm{м}$
Складність: 50
ЗНО-2016, пробна сесія, питання 23

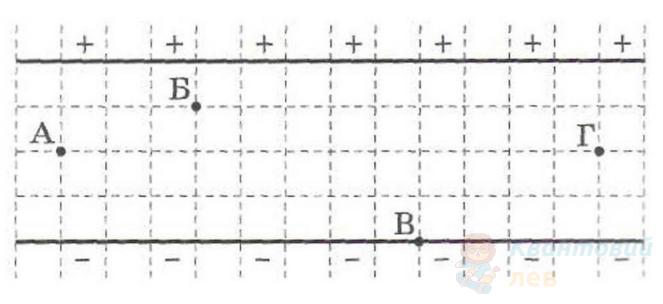

Напруга між двома великими паралельними металевими пластинами дорівнює $40 \mathrm{~В}$. Установіть відповідність між двома точками (1-4) (див. рисунок) i числовим значенням напруги (А-Д) між цими точками
Зіставлення:
Варіанти зліва
1.
точки Б і А
2.
точки А і Г
3.
точки Б і В
4.
точки Г і В
Варіанти справа
А.
$0 \mathrm{~В}$
Б.
$10 \mathrm{~В}$
В.
$20 \mathrm{~В}$
Г.
$30 \mathrm{~В}$
Д.
$40 \mathrm{~В}$
| А | Б | В | Г | Д | |
|---|---|---|---|---|---|
| 1 | ✓ | ||||
| 2 | ✓ | ||||
| 3 | ✓ | ||||
| 4 | ✓ |
ЗНО-2012, основна сесія, питання 29
Установіть відповідність між одиницею величини в SI та фізичною ситуацією, що її визначає.
Зіставлення:
Варіанти зліва
1.
одиниця електричного заряду
2.
одиниця напруженості електричного поля
3.
одиниця потенціалу
4.
одиниця електричного опору
Варіанти справа
А.
потенціальна енергія точкового тіла із зарядом в $1 \mathrm{~Кл}$ дорівнює $1 \mathrm{~Дж}$
Б.
на електричний заряд в $1 \mathrm{~Кл}$ діє електричне поле із силою $1 \mathrm{~Н}$
В.
за напруги $1 \mathrm{~В}$ на кінцях провідника сила струму в ньому дорівнює $1 \mathrm{~А}$
Г.
два точкові заряди по $1 \mathrm{~Кл}$ розташовані на відстані $1 \mathrm{~м}$ один від одного
Д.
заряд проходить через поперечний переріз провідника за $1 \mathrm{~с}$ при силі струму в ньому $1 \mathrm{~А}$
| А | Б | В | Г | Д | |
|---|---|---|---|---|---|
| 1 | ✓ | ||||
| 2 | ✓ | ||||
| 3 | ✓ | ||||
| 4 | ✓ |
ЗНО-2012, пробна сесія, питання 28
Установіть відповідність між видом поля та характеристиками роботи, яку виконує це поле над електрично зарядженою частинкою, що рухається в ньому.
Зіставлення:
Варіанти зліва
1.
вихрове електричне поле
2.
електростатичне поле
3.
гравітаційне поле
4.
магнітне поле
Варіанти справа
А.
робота завжди дорівнює нулю
Б.
величина роботи залежить від заряду, від положення початкової та кінцевої точок руху частинки і не залежить від форми траєкторії її руху
В.
величина роботи залежить і від маси частинки, і від форми траєкторії ї̈ руху
Г.
величина роботи залежить від маси, від положення початкової та кінцевої точок руху частинки і не залежить від форми траєкторії ї̈ руху
Д.
величина роботи залежить від форми траєкторії руху зарядженої частинки і не залежить від її маси
| А | Б | В | Г | Д | |
|---|---|---|---|---|---|
| 1 | ✓ | ||||
| 2 | ✓ | ||||
| 3 | ✓ | ||||
| 4 | ✓ |
ЗНО-2016, додаткова сесія, питання 31
Порошинка масою $0,01 \mathrm{~г}$ і зарядом $5 \mathrm{~мкКл}$ вилітає з точки електричного поля, потенціал якої $100 \mathrm{~В}$ , зі швидкістю $10 \mathrm{~м} / \mathrm{с}$ в напрямку, протилежному до напрямку силових ліній. Визначте потенціал точки, у якій порошинка зупиниться.
Відповідь запишіть у вольтах ($\mathrm{В}$)
Відповідь запишіть у вольтах ($\mathrm{В}$)
Правильна відповідь: 200.0
ЗНО-2008, додаткова сесія, питання 32
Коли працює телевізор, електрони вилітають з електронної гармати кінескопа, яка має нульовий потенціал, і досягають анода, потенціал якого дорівнює $25 \mathrm{~кВ}$. Визначте роботу (у $\mathrm{Дж}$), виконану електричним полем при переміщенні електронів, якщо загальний заряд, який вони перенесли за час перегляду реклами, дорівнює $0,01 \mathrm{~Kл}$.
Правильна відповідь: 250.0
ЗНО-2008, додаткова сесія-2, питання 32
Коли працює телевізор, електрони вилітають з електронної гармати кінескопа, яка має нульовий потенціал, і досягають анода. Знайдіть потенціал анода (у $\mathrm{кВ}$) за умови, що робота, виконана електричним полем при переміщенні електронів, дорівнює $250 \mathrm{~Дж}$, а загальний заряд, який перенесли електрони за час перегляду реклами, дорівнює $0,01 \mathrm{~Кл}$.
Правильна відповідь: 25.0
