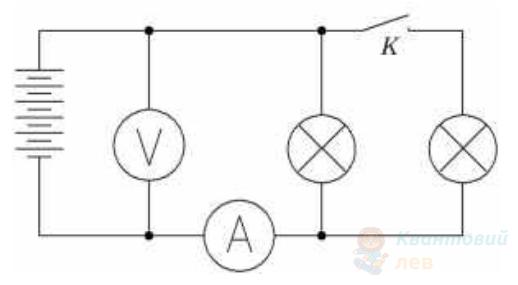

Електричне коло, схему якого зображено на рисунку, складене з батареї гальванічних елементів, амперметра, вольтметра, вимикача та двох однакових ламп. Як зміняться покази приладів, якщо ключ К замкнути? Опір з’єднувальних провідників і внутрішній опір джерела струму не враховуйте.
А
показ амперметра зменшиться, вольтметра – збільшиться
Б
показ амперметра збільшиться, вольтметра – зменшиться
В
покази амперметра й вольтметра збільшаться
Г
показ амперметра збільшиться, вольтметра – не зміниться
Правильна відповідь
Виконуючи лабораторну роботу з визначення опору лампи розжарювання, учні зобразили кілька електричних схем.
Укажіть схему електричного кола, складання якого може призвести до псування амперметра.
Г
Правильна відповідь
Сила струму під час його проходження ділянкою кола, зображеної на рисунку, найбільша в резисторі з опором
В
$8 \mathrm{~Ом}$
Правильна відповідь
Елементами електричного кола (див. схему) є три однакові лампи. Як зміниться яскравість світіння ламп $Л_{1}$ і $Л_{3}$, якщо лампа $Л_{2}$ вийде з ладу?
А
лампи $Л_{1}$ та $Л_{3}$ світитимуть яскравіше
Б
лампи $Л_{1}$ та $Л_{3}$ світитимуть слабше
В
лампа $Л_{1}$ світитиме слабше, а $Л_{3}$ – яскравіше
Правильна відповідь
Г
лампа $Л_{1}$ світитиме яскравіше, а $Л_{3}$ – слабше
Найвищою з-поміж зображених на рисунку резисторів є напруга на резисторі з опором
Б
$3 \mathrm{~Ом}$
Правильна відповідь
В
$8 \mathrm{~Ом}$
Правильна відповідь
Три резистори опором $10 \mathrm{~Ом}$ кожний з'єднані послідовно та приєднані до батареї гальванічних елементів. Один із резисторів замінили на резистор опором $4 \mathrm{~Ом}$. У скільки разів змінилася загальна потужність струму в резисторах? Напругу на полюсах батареї вважайте незмінною.
В
збільшилася в $1,25$ раза
Правильна відповідь
Г
збільшилася в $1,56$ раза
Ділянка електричного кола складається з чотирьох однакових резисторів та вимикача $K$ (див. рисунок). Коли вимикач замкнено, опір ділянки кола дорівнює $16 \mathrm{~Ом}$. Визначте, яким буде опір цієї ділянки кола після розмикання вимикача $K$.
В
$24 \mathrm{~Ом}$
Правильна відповідь
Яка мінімальна кількість резисторів з опором по $12 \mathrm{~кОм}$ знадобиться, щоб замінити один резистор з опором $16 \mathrm{~кОм}$?
Учень під час лабораторної роботи склав одне за одним декілька електричних кіл (див. схеми на рисунках). У якому з них вольтметр показує нуль? Прилади та провідники вважайте ідеальними.
А
Правильна відповідь
До ділянки кола, що складається з чотирьох однакових резисторів та ідеального вольтметра, прикладено напругу $100 \mathrm{~В}$. Визначте показники вольтметра.
Г
$80 \mathrm{~B}$
Правильна відповідь
В електричному колі, схему якого зображено на рисунку, амперметр показує значення сили струму $4,4 \mathrm{~А}$. Яке значення сили струму покаже амперметр, якщо змінити полярність джерела струму? Внутрішнім опором джерела і амперметра знехтуйте. Опір діода, увімкненого в прямому напрямку, вважайте рівним нулю.
А
$0,4 \mathrm{~А}$
Правильна відповідь
Амперметр розрахований на $5 \mathrm{~А}$ і має внутрішній опір $0,03 \mathrm{~Ом}$. Визначте опір шунта, який дозволить виміряти за допомогою цього амперметра струм силою до $20 \mathrm{~А}$. Шунт вмикається паралельно до амперметра.
А
$0,01 \mathrm{~Ом}$
Правильна відповідь
Прилад, який розраховано на напругу $150 \mathrm{~В}$ і силу струму $2 \mathrm{~А}$, треба підключити до джерела струму з напругою $220 \mathrm{~В}$. Визначте опір резистора, який має бути послідовно з'єднаний із приладом.
А
$35 \mathrm{~Ом}$
Правильна відповідь
Визначте напругу на кінцях зображеної на рисунку ділянки електричного кола, якщо амперметр показує значення сили струму $0,2 \mathrm{~A} ; R_{1}=6 \mathrm{~Ом}, R_{2}=5 \mathrm{~Ом}$, $R_{3}=20 \mathrm{~Ом}$.
В
$10 \mathrm{~В}$
Правильна відповідь
Як потрібно з'єднати три однакові резистори опором по $4 \mathrm{~Ом}$, щоб отримати ділянку електричного кола з опором $6 \mathrm{~Ом}$?
А
Правильна відповідь
Ділянка електричного кола складається з трьох однакових резисторів та вимикача (див. рисунок). Коли вимикач розімкнено, опір ділянки дорівнює $6 \mathrm{~Ом}$. Визначте, яким буде опір ділянки електричного кола після замикання вимикача.
Б
$4,5 \mathrm{~Ом}$
Правильна відповідь
Визначте, у якому із запропонованих варіантів відповідей номери ламп розташовано в порядку зростання яскравості їхнього світіння. (Всі лампи однакові.)
Б
$4,2,1,5$
Правильна відповідь

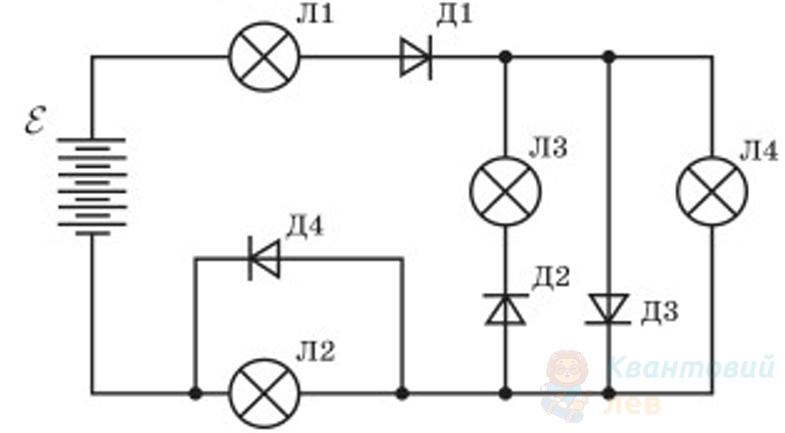

Визначте, яка з лампочок, зображених на схемі, світиться.
Визначте, яка з лампочок, зображених на схемі, світиться.
У зображеному на рисунку електричному колі ключ розімкнено. Розгляньте схему та встановіть відповідність між твердженнями. Вимірювальні прилади вважайте ідеальними.
Варіанти зліва
1
Викрутили об́идві лампочки.
2
Ковзний контакт реостата посунули ліворуч.
Варіанти справа
А
Показ амперметра зменшиться (не до нуля),
Б
Показ амперметра збільшиться, а показ вольтметра зменшиться.
В
Показ амперметра збільшиться, показ вольтметра не зміниться.
Г
Перегорить плавкий запобіжник.
Д
Показ амперметра зменшиться, показ вольтметра не зміниться.

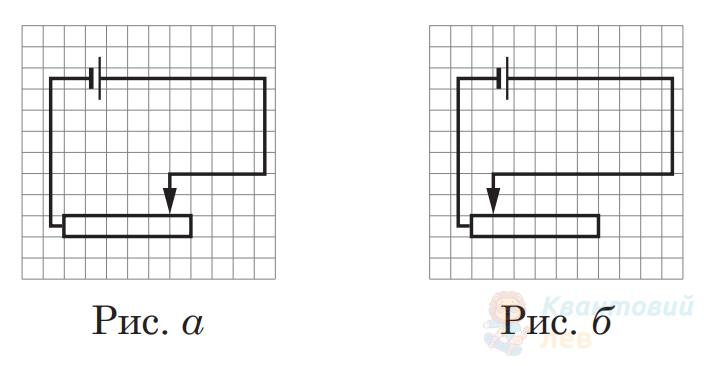

На рисунку схематично показано початкове (рис. а) і кінцеве (рис. б) положення повзунка реостата, підключеного до джерела струму з внутрішнім опором $1 \mathrm{~Ом}$. Повний опір реостата дорівнює $6 \mathrm{~Ом}$.
Чому дорівнює опір реостата за положення повзунка, зображеного на рисунку $a$ ?
Відповідь запишіть в омах ($\mathrm{Ом}$).
Електричне коло складається із джерела струму (1), вольтметра (2), вимикача (3), амперметра (4), резисторів R1, R2 та реостата R3. Вимірявши силу струму й напругу (див. фото 1), вимикач розімкнули (фото 2) і змінили опір реостата так, щоби показ амперметра збігся з попереднім.
Чому дорівнює напруга на резисторі R1 (фото 1)?
Відповідь запишіть у вольтах ($\mathrm{В}$).
Електричне коло складається із джерела струму (1), вольтметра (2), вимикача (3), амперметра (4), резисторів R1, R2 та реостата R3. Вимірявши силу струму й напругу (див. фото 1), вимикач розімкнули (фото 2) і змінили опір реостата так, щоби показ амперметра збігся з попереднім.
Визначте опір резистора R1.
Відповідь запишіть в омах ($\mathrm{Ом}$).
Електричне коло складається з гальванічного елемента (1), амперметра (2), перемикача (3) і двох резисторів А і Б. Опір резистора А дорівнює $1 \mathrm{~Ом}$, внутрішній опір гальванічного елемента дорівнює $0,8 \mathrm{~Ом}$. Опором амперметра й з'єднувальних провідників знехтуйте. Якщо змінювати положення перемикача, то покази амперметра змінюються.
Визначте напругу на полюсах гальванічного елемента, коли струм тече в резисторі A.
Відповідь запишіть у вольтах ($\mathrm{В}$)
Три провідники з опором $R_{1}=2 \mathrm{~Ом}$, $R_{2}=3 \mathrm{~Ом}$, $R_{3}=3 \mathrm{~Ом}$ з'єднані так, як показано на схемі. Показання вольтметра $\mathrm{V}_{2}$ становить $9 \mathrm{~В}$.
Визначте силу струму в ділянці кола, зображеній на рисунку.
Відповідь запишіть в амперах ($\mathrm{А}$).
Три провідники з опором $R_{1}=2 \mathrm{~Ом}$, $R_{2}=3 \mathrm{~Ом}$, $R_{3}=3 \mathrm{~Ом}$ з'єднані так, як показано на схемі. Показання вольтметра $\mathrm{V}_{2}$ становить $9 \mathrm{~В}$.
Визначте напругу між точками 1 і 2.
Відповідь запишіть у вольтах ($\mathrm{В}$).
Правильна відповідь:
24.0
Однакові резистори з опором $7 \mathrm{~кОм}$ паралельно підключають до мережі з напругою $42 \mathrm{~В}$. Визначте максимально можливу кількість резисторів у колі, якщо сила струму не може бути більшою за $90 \mathrm{~мА}$.
Правильна відповідь:
15.0
Усі резистори в зображеному на рисунку електричному колі однакові. Визначте відношення напруги на полюсах джерела струму до напруги на резисторі 5.
У наведеному на рисунку електричному колі опори всіх резисторів однакові, опором джерела струму можна знехтувати. Визначте, у скільки разів збільшиться сила струму в електричному колі після замикання розімкненого ключа $K$.
В електричному колі, схему якого зображено на рисунку, опір резисторів $R_{1}=30 \mathrm{~Ом}, R_{2}=60 \mathrm{~Ом}$, $R_{3}=30 \mathrm{~Ом}$ і $R_{4}=40 \mathrm{~Ом}$. Визначте напругу на резисторі $R_{4}$, якщо сила струму в резисторі $R_{3}$ дорівнює $20 \mathrm{~мА}$. Відповідь запишіть у вольтах.

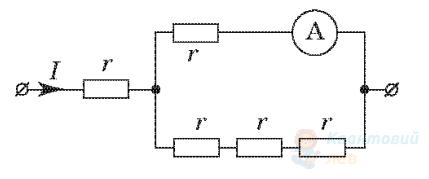

Через ділянку кола (див. рисунок) проходить постійний струм $I = 4 \mathrm{~А}$. Визначте значення сили струму, що показує амперметр. Опором амперметра знехтуйте.
Відповідь запишіть у амперах.
В електричному колі, схему якого зображено на рисунку, опори всіх резисторів однакові. Внутрішнім опором джерела струму можна знехтувати. Визначте, у скільки разів збільшиться сила струму в колі через джерело струму після замикання розімкненого ключа $K$.
Шматок однорідного дроту розрізали на чотири однакових частини і з’єднали їх паралельно. Опір такої системи дротин виявився рівним $2 \mathrm{~Ом}$. Яким був опір дротини до того, як її розрізали?
Відповідь запишіть в омах.
Правильна відповідь:
32.0
Щоб розширити межі вимірювання сили струму за допомогою амперметра, до нього паралельно під'єднують шунт – провідник з певним опором, через який проходить частина вимірюваного струму. Міліамперметр розраховано на вимірювання максимального струму $I_{\mathrm{MA}}=50 \mathrm{~мA}$; його внутрішній опір $R_{\mathrm{MA}}=10 \mathrm{~Ом}$. Обчисліть опір (у міліомах) шунта, який дає змогу вимірювати струм $I$ до $5 \mathrm{~А}$.
Відповідь округліть до цілих.
Правильна відповідь:
101.0
Якої сили струм утворюється на ділянці кола, що складається з опорів $R_{1}=20 \mathrm{~Ом}$, $R_{2}=30 \mathrm{~Ом}$, $R_{3}=50 \mathrm{~Ом}$ (див. рисунок)? Спад напруги на ділянці $U=124 \mathrm{~В}$.
Відповідь запишіть в амперах.
До ділянки кола, яка складається з чотирьох однакових резисторів та вольтметра, прикладена напруга $100 \mathrm{~В}$. Вважаючи опір вольтметра нескінченно великим, визначте значення напруги, що показує вольтметр (у вольтах).
Правильна відповідь:
80.0
Із дроту, який мав опір $9 \mathrm{~Ом}$, зробили замкнений рівносторонній трикутник. До двох точок у кутах трикутника підключили батарею з електрорушійною силою $4,5 \mathrm{~В}$ і внутрішнім опором $1 \mathrm{~Ом}$. Визначте силу струму, що проходить через батарею.
Відповідь запишіть в амперах.
Через ділянку кола (див. рисунок) проходить постійний струм $I=10 \mathrm{~А}$. Визначте значення струму (в амперах), що показує амперметр. Опором амперметра знехтуйте.
Електричне коло складається з гальванічного елемента (1), амперметра (2), вимикача (3) і двох резисторів. Опір резистора А дорівнює $1 \mathrm{~Ом}$. Якщо змінювати положення вимикача, то покази амперметра змінюються. Знайдіть опір (у $\mathrm{Ом}$) резистора Б, якщо внутрішній опір гальванічного елемента дорівнює $0,8 \mathrm{~Ом}$.
Електричне коло складається з гальванічного елемента (1), амперметра (2), вимикача (3) і двох резисторів з опорами $1 \mathrm{~Ом}$ і $2 \mathrm{~Ом}$. Якщо змінювати положення вимикача, покази амперметра змінюються. Знайдіть внутрішній опір гальванічного елемента.
