До котушки мідного дроту приєднано гальванометр. Якщо всередину котушки вводити магніт, то стрілка гальванометра відхилиться на невеликий кут від нульової поділки. Укажіть, що необхідно зробити, щоби стрілка гальванометра відхилилася на більший кут.
А
змінити напрямок руху магніту
Б
рухати магніт швидше
Правильна відповідь

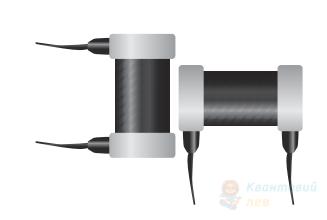

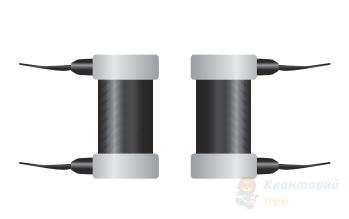

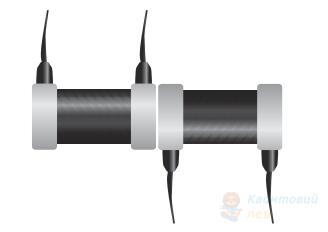

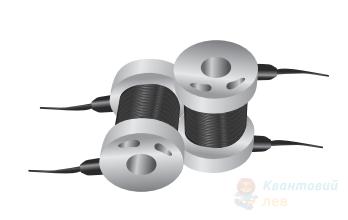

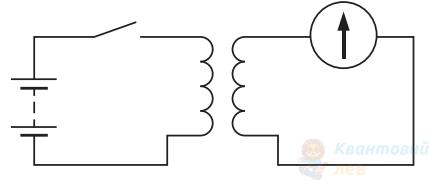

На рисунку зображено схему експериментальної установки. Під час замикання вимикача спостерігається короткочасне відхилення стрілки гальванометра в один бік, а під час розмикання – в інший. За якого взаємного розташування котушок відхилення стрілки буде максимальним?
А
Правильна відповідь
У якому з варіантів відповіді одиницю магнітного потоку виражено через основні одиниці SI й записано правильно?
А
$\frac{\mathrm{кг} \cdot \mathrm{м}^{2}}{\mathrm{А}^{2}}$
Б
$\frac{\mathrm{кг} \cdot \mathrm{м}^{2}}{\mathrm{А} \cdot \mathrm{с}^{2}}$
В
$\frac{\mathrm{кг}}{\mathrm{А} \cdot \mathrm{с}^{2}}$
Г
$\frac{\mathrm{кг} \cdot \mathrm{м}^{2}}{\mathrm{А}^{2} \cdot \mathrm{с}^{2}}$
Правильна відповідь
У якому з наведених випадків правильно показано напрямок індукційного струму $i$ в мідному кільці, відносно якого рухається постійний магніт ( $N$ – північний полюс магніта, $S$ – південний полюс магніта)? Напрямок руху магніта показано вертикальною стрілкою.
А
Правильна відповідь
Контур, що має вигляд квадратної рамки, знаходиться в однорідному магнітному полі, лінії якого перпендикулярні до площини контуру. На який кут треба повернути контур навколо його сторони, щоб магнітний потік через контур зменшився вдвоє?
В
$60^{\circ}$
Правильна відповідь
Дротяна прямокутна рамка обертається з постійною швидкістю в однорідному магнітному полі (див. рисунок). На якому графіку відображено залежність сили струму в рамці від часу?
Б
Правильна відповідь
Магнітний потік, який пронизує плоске дротяне кільце, що проводить струм, в однорідному полі, НЕ МОЖНА змінити,
А
розташувавши в кільці залізне осердя.
В
повернувши кільце навколо осі, перпендикулярної до площини кільця.
Правильна відповідь
Г
повернувши кільце навколо осі, що проходить у площині кільця.
Плоска горизонтально розміщена фігура, площа якої дорівнює $0,01 \mathrm{~м}^{2}$, обмежена контуром з опором $4 \mathrm{~Ом}$, що проводить струм, знаходиться в однорідному магнітному полі. Який заряд протече по контуру за великий проміжок часу, поки проєкція магнітної індукції на вертикаль рівномірно зміниться з $5 \mathrm{~Тл}$ до $-5 \mathrm{~Тл}$?
В
$0,025 \mathrm{~Кл}$
Правильна відповідь
Провідна рамка рівномірно обертається в однорідному магнітному полі. Графік залежності електрорушійної сили (ЕРС) індукції $\varepsilon$ від часу $t$ зображено на рисунку. Визначте ЕРС індукції в момент часу $\frac{T}{12}$, де $T$ – період коливань.
Б
$0,15 \mathrm{~мВ}$
Правильна відповідь
Плоска замкнута рамка з одного витка проводу, що охоплює прямокутник площею $0,01 \mathrm{~м}^{2}$, лежить на горизонтальній площині в однорідному вертикальному магнітному полі з індукцією $4 \mathrm{~Тл}$. Який заряд протече по рамці, якщо її обернути навколо однієї зі сторін на $180^{\circ}$? Опір рамки дорівнює $0,1 \mathrm{~Ом}$.
Г
$0,8 \mathrm{~Кл}$
Правильна відповідь
Дві ізольовані одна від одної котушки з мідного дроту намотані на спільне феромагнітне осердя (див. рисунок). По одній із котушок пропускають струм, який упродовж дослідження змінюється так, як зображено на графіку $I(t)$. Укажіть інтервал часу, протягом якого амперметр покаже найбільше значення сили струму.
А
$0-1$
Правильна відповідь
Обчисліть заряд, який проходить крізь поперечний переріз витка за зменшення магнітного потоку всередині нього на $20 \mathrm{~мВб}$. Опір витка дорівнює $0,04 \mathrm{~Ом}$.
Б
$0,5 \mathrm{~Кл}$
Правильна відповідь
Магнітний потік усередині контуру з площею поперечного перерізу $10 \mathrm{~см}^{2}$ становить $0,2 \mathrm{~мВб}$. Визначте перпендикулярну складову індукції магнітного поля всередині контуру. Поле вважайте однорідним.
Г
$0,2 \mathrm{~Тл}$
Правильна відповідь
У котушку з мідного дроту, замкнену на гальванометр, вводять магніт північним полюсом. Під час руху магніту гальванометр реєструє струм. Після цього під час виведення цього магніту з котушки гальванометр реєструє струм протилежного напрямку.
Як взаємодіють котушка з магнітом у цих ситуаціях?
А
у першій притягуються, у другій відштовхуються
Б
у першій відштовхуються, у другій притягуються
Правильна відповідь
В
у першій і другій притягуються
Г
у першій і другій відштовхуються
Установіть відповідність між описом величини та її назвою.
Варіанти зліва
1
визначається кількістю ліній магнітної індукції, що пронизують виділену в магнітному полі рамку
2
показує, у скільки разів індукція магнітного поля в середовищі більша (або менша) за індукцію магнітного поля у вакуумі
3
чисельно дорівнює ЕРС (електрорушійній силі), яка виникає в провіднику при зміні струму в ньому на $1 \mathrm{~А}$ за $1 \mathrm{~c}$
4
визначається моментом сили, яка діє на рамку площею $1 \mathrm{~м^2}$ під час проходження в ній струму $1 \mathrm{~А}$
Варіанти справа
Д
електрорушійна сила індукції
Установіть відповідність між назвою фізичної величини та одиницею її вимірювання.
Варіанти зліва
4
електрорушійна сила індукції
Установіть відповідність між назвою технічного пристрою і фізичним явищем, що лежить в основі принципу його дії.
Варіанти зліва
2
генератор змінного струму
Варіанти справа
А
взаємодія постійних магнітів
В
явище електромагнітної індукції
Установіть відповідність між фізичними величинами та їхніми буквеними позначеннями (або математичними виразами).
Варіанти зліва
2
швидкість зміни сили струму
4
швидкість зміни магнітного потоку
Варіанти справа
А
$\frac{\Delta I}{\Delta t}$
Б
$\frac{\Delta \Phi}{\Delta t}$
Літак з розмахом крил $12 \mathrm{~м}$ летить горизонтально зі швидкістю $900 \mathrm{~км}/\mathrm{год}$ вздовж магнітного меридіана. Визначте різницю потенціалів між кінцями крил. Вертикальна складова магнітного поля Землі дорівнює $50 \mathrm{~мкТл}$.
Відповідь запишіть у вольтах ($\mathrm{В}$).
Правильна відповідь:
0.15
Горизонтально розміщене кільце площею $80 \mathrm{~см}^{2}$, виготовлене з дроту опором $2 \mathrm{~Ом}$, знаходиться в однорідному магнітному полі. Лінії магнітної індукції поля утворюють кут $30^{\circ}$ з горизонтом. Магнітна індукція поля рівномірно зменшується від $0,6 \mathrm{~Тл}$ до нуля протягом $2 \mathrm{~c}$. Визначте силу індукційного струму в кільці. Явище самоіндукції не враховуйте. Відповідь запишіть у міліамперах.
Квадратну рамку зі стороною $10 \mathrm{~см}$ помістили в однорідне магнітне поле, індукція якого рівномірно змінюється від $15 \mathrm{~мТл}$ до $25 \mathrm{~мТл}$ за $2 \mathrm{~мc}$. Вектор магнітної індукції перпендикулярний до площини рамки.
Визначте зміну магнітного потоку.
Відповідь запишіть в мілівеберах ($\mathrm{мВб}$)
Квадратну рамку зі стороною $10 \mathrm{~см}$ помістили в однорідне магнітне поле, індукція якого рівномірно змінюється від $15 \mathrm{~мТл}$ до $25 \mathrm{~мТл}$ за $2 \mathrm{~мc}$. Вектор магнітної індукції перпендикулярний до площини рамки.
Визначте ЕРС (електрорушійну силу) індукції, що виникає в рамці.
Відповідь запишіть у вольтах ($\mathrm{B}$)
Правильна відповідь:
0.05
На рисунку зображено графік залежності магнітного потоку $\Phi$, що пронизує замкнутий контур з провідника, від часу $t$. Визначте модуль електрорушійної сили, що індукується в контурі. Відповідь запишіть у вольтах.
