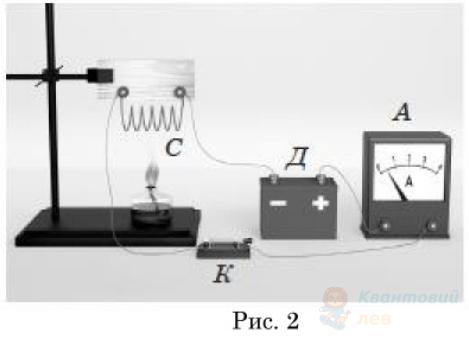

Електричне коло складено з послідовно ввімкнених джерела струму $\mathbf{Д}$, амперметра $\mathbf{А}$, ключа $\mathbf{К}$ й дроту $\mathbf{С}$ у формі спіралі (металевої чи з напівпровідника). Спочатку замкнули ключ і зафіксували покази амперметра (рис. 1). Потім обережно піднесли пальник до дроту, нагріли його й знову зафіксували покази амперметра (рис. 2).
За результатами досліду визначте, як змінився електричний опір дроту та з якої речовини виготовлено цей дріт.

Визначте середовище, питомий опір якого зменшується зі збільшенням температури.

Струм у металах утворюється завдяки руху

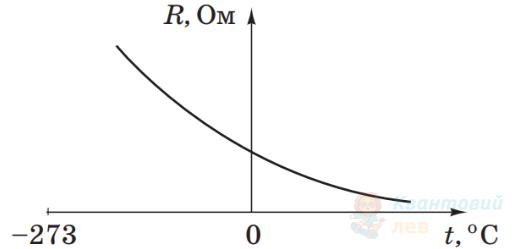

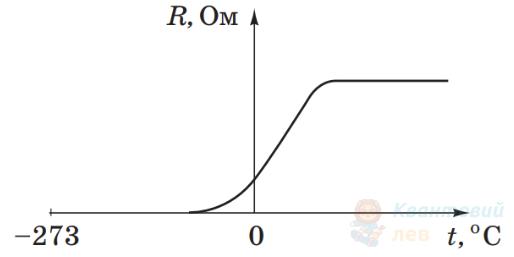

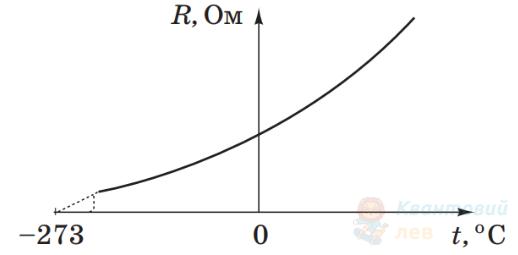

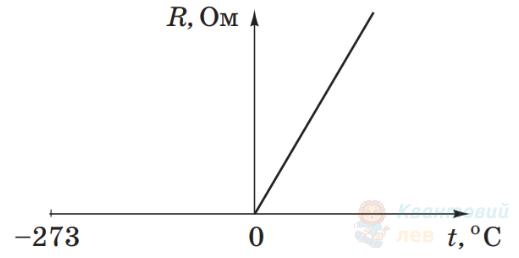

На якому графіку правильно відображено залежність опору металевих провідників від температури?

Питомий опір більшості чистих металів за невеликої зміни температури

Укажіть середовище, у якому підвищення температури спричиняє зменшення сили струму. Напругу джерела струму вважайте незмінною.

Досліджуючи за різних температур залежність сили струму $I$ в металевій дротині від поданої напруги $U$, отримали три графіки цієї залежності, які схематично зображено на рисунку.
Виберіть рядок, у якому правильно наведено співвідношення між температурами $T_1$, $T_2$ і $T_3$ металевої дротини, що відповідають графікам 1, 2 і 3.

Установіть відповідність між указаними діями та результатами (можливими змінами опору провідника).

Електричний двигун, сила струму в якому дорівнює $15 \mathrm{~А}$, під'єднаний до джерела постійної напруги $200 \mathrm{~В}$, за $20 \mathrm{~c}$ піднімає вантаж масою $2,4 \mathrm{~т}$ на висоту $2 \mathrm{~м}$. Уважайте, що прискорення вільного падіння дорівнює $10 \mathrm{~м} / \mathrm{с}^{2}$.

Визначте роботу електричного струму під час підняття цього вантажу.
Відповідь запишіть у кілоджоулях ($\mathrm{кДж}$).

Визначте середню швидкість поступального руху електронів у металевому дроті під час проходження через нього струму величиною $10 \mathrm{~А}$. Концентрація електронів дорівнює $5 \cdot 10^{28} \mathrm{~м}^{-3}$, площа перерізу дроту становить $0,5 \mathrm{~мм}^{2}$. Уважайте, що елементарний електричний заряд дорівнює $1,6 \cdot 10^{-19} \mathrm{~Кл}$.
Відповідь запишіть у сантиметрах на секунду ($\mathrm{см} / \mathrm{с}$)

Електричний опір вольфрамового дроту за температури $0^{\circ} \mathrm{C}$ дорівнює $10 \mathrm{~Ом}$. Дріт підключили до джерела струму, напруга на якому є постійною і дорівнює $5 \mathrm{~В}$, у результаті температура дроту підвищилася до $200^{\circ} \mathrm{C}$. Визначте потужність струму в дроті за цих умов. Температурний коефіцієнт опору вольфраму дорівнює $0,005 \mathrm{~K}^{-1}$.
Відповідь запишіть у ватах.

Через мідний та залізний провідники однакового перерізу та однакової довжини протікають однакові струми. У скільки разів кількість тепла, що виділяється в залізному провіднику, більша, ніж кількість тепла, що виділяється в мідному провіднику за такий самий час? Питомий опір заліза $10^{-7} \mathrm{~Ом} \cdot \mathrm{м}$, міді – $1,72 \cdot 10^{-6} \mathrm{~Ом} \cdot \mathrm{м}$.
Відповідь округліть до десятих.
