Електричне коло складено з послідовно ввімкнених джерела струму $\mathbf{Д}$, амперметра $\mathbf{А}$, ключа $\mathbf{К}$ й дроту $\mathbf{С}$ у формі спіралі (металевої чи з напівпровідника). Спочатку замкнули ключ і зафіксували покази амперметра (рис. 1). Потім обережно піднесли пальник до дроту, нагріли його й знову зафіксували покази амперметра (рис. 2).
За результатами досліду визначте, як змінився електричний опір дроту та з якої речовини виготовлено цей дріт.

Визначте електрорушійну силу (EPC) джерела струму з внутрішнім опором $0,5 \mathrm{~Ом}$, якщо після під’єднання до нього резистора опором $4 \mathrm{~Ом}$ через резистор пішов струм $2 \mathrm{~А}$.

Дротяна прямокутна рамка обертається з постійною швидкістю в однорідному магнітному полі (див. рисунок). На якому графіку відображено залежність сили струму в рамці від часу?

В електричному колі, схему якого зображено на рисунку, амперметр показує значення сили струму $4,4 \mathrm{~А}$. Яке значення сили струму покаже амперметр, якщо змінити полярність джерела струму? Внутрішнім опором джерела і амперметра знехтуйте. Опір діода, увімкненого в прямому напрямку, вважайте рівним нулю.

Плоска горизонтально розміщена фігура, площа якої дорівнює $0,01 \mathrm{~м}^{2}$, обмежена контуром з опором $4 \mathrm{~Ом}$, що проводить струм, знаходиться в однорідному магнітному полі. Який заряд протече по контуру за великий проміжок часу, поки проєкція магнітної індукції на вертикаль рівномірно зміниться з $5 \mathrm{~Тл}$ до $-5 \mathrm{~Тл}$?

Учень виготовив з лимона та двох дротин із різних матеріалів саморобний гальванічний елемент. Приєднавши до елемента вольтметр, він виміряв напругу і отримав результат – $1,5 \mathrm{~В}$. Приєднавши до виготовленого елемента лампу розжарювання, на цоколі якої був напис « $1 \mathrm{~B} ; 0,25 \mathrm{~A}$ », він з подивом помітив, що лампа не світиться. Чому лампа не засвітилася?

На рисунку схематично показано початкове (рис. а) і кінцеве (рис. б) положення повзунка реостата, підключеного до джерела струму з внутрішнім опором $1 \mathrm{~Ом}$. Повний опір реостата дорівнює $6 \mathrm{~Ом}$.

Визначте, у скільки разів збільшилася потужність струму в реостаті за кінцевого положення його повзунка порівняно з потужністю в початковому положенні.

Унаслідок замикання джерела струму на зовнішній опір $R_{1}=2 \mathrm{~Ом}$ напруга на затискачах джерела дорівнює $U_{1}=1 \mathrm{~B}$, а після замикання на опір $R_{2}=8 \mathrm{~Ом}$ напруга на затискачах джерела становить $U_{2}=2 \mathrm{~B}$. Обчисліть внутрішній опір джерела струму. Опором дротів знехтуйте.
Відповідь запишіть в омах ($\mathrm{Ом}$)

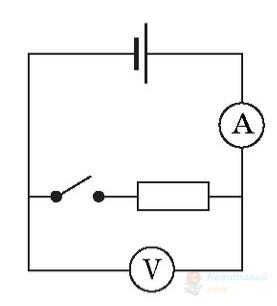

При розімкнутому вимикачі амперметр показує $0 \mathrm{~А}$ , а вольтметр – $12 \mathrm{~В}$ (див. схему). При замкнутому вимикачі амперметр показує $0,8 \mathrm{~A}$, а вольтметр – $10 \mathrm{~В}$. Визначте внутрішній опір джерела струму. Опором амперметра знехтуйте.
Відповідь запишіть в омах.

В електричному колі, схему якого зображено на рисунку, опори всіх резисторів однакові. Внутрішнім опором джерела струму можна знехтувати. Визначте, у скільки разів збільшиться сила струму в колі через джерело струму після замикання розімкненого ключа $K$.

До полюсів яскраво освітленого фотоелемента приєднали вольтметр і виміряли напругу. Її величина становила $5 \mathrm{~В}$. Коли замість вольтметра приєднали амперметр, то він показав струм величиною $0,1 \mathrm{~A}$. Яка кількість тепла виділятиметься щосекунди в резисторі опором $50 \mathrm{~Ом}$, приєднаному до цього фотоелемента? Уважайте, що прилади ідеальні.
Відповідь запишіть у міліджоулях.

Визначте енергію конденсатора ємністю $C=0,5$ мкФ, увімкненого за схемою, зображеною на рисунку. Електрорушійна сила джерела дорівнює $10 \mathrm{~В}$, внутрішній опір джерела $r=2 \mathrm{~Ом}$, $R=8 \mathrm{~Ом}$.
Відповідь запишіть у мікроджоулях.

Живлення ліхтаря забезпечують з’єднані послідовно три однакові елементи з ЕРС (електрорушійна сила) $1,5 \mathrm{~В}$ і внутрішнім опором $1 \mathrm{~Ом}$ кожний. Укажіть найменше значення струму, що протікає у колі нитки розжарювання лампи ліхтаря, якщо її потужність $1,5 \mathrm{~Вт}$.
Відповідь запишіть в амперах.

На рисунку схематично показано початкове (рис. 1) та кінцеве (рис. 2) положення повзунка реостата, підключеного до джерела струму з внутрішнім опором $1 \mathrm{~Ом}$. Повний опір реостата дорівнює $6 \mathrm{~Ом}$.

Визначте відношення сили струму в колі за кінцевого положення повзунка реостата до сили струму за початкового положення.

Електричне коло складається з гальванічного елемента (1) з внутрішнім опором $0,5 \mathrm{~Ом}$, магазину резисторів (2), реостата (3) та амперметра (4). Проведено два досліди (див. фотографії). Визначте кількість теплоти, що виділялася за $1 \mathrm{~хв}$ у обмотці реостата під час досліду 1. Опір реостата в обох дослідах однаковий. Результат запишіть у джоулях.

Довідка: магазин резисторів являє собою чотири послідовно з'єднані дротяні спіралі, опори яких дорівнюють $1 \mathrm{~Ом}$, $2 \mathrm{~Ом}$, $2 \mathrm{~Ом}$, $5 \mathrm{~Ом}$. Кожна спіраль може вмикатися в електричне коло чи вимикатися з нього шляхом видалення чи встановлення спеціальної металевої перемички. Коли всі перемички вставлені, загальний опір магазину можна вважати рівним нулю, коли всі видалені – рівним $10 \mathrm{~Ом}$.

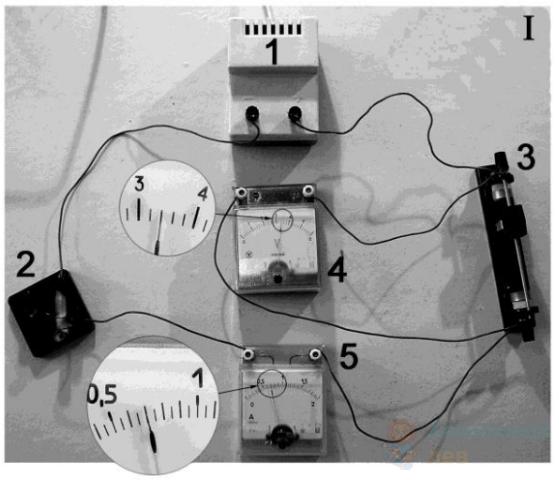

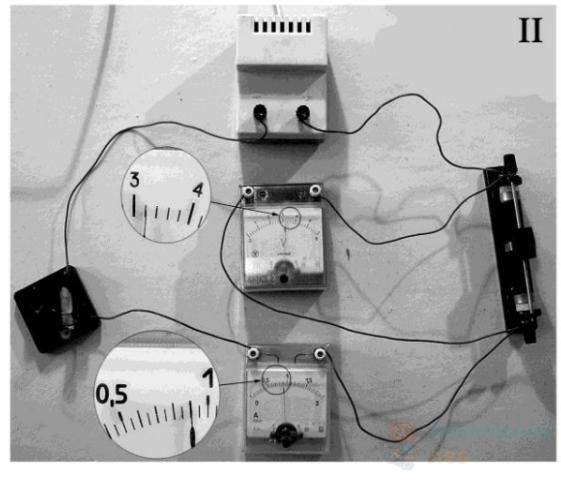

На рисунку зображене електричне коло, що складається з джерела постійного струму (1), вимикача (2), реостата (3), вольтметра (4) й амперметра (5). Коли замкнули електричне коло, покази приладів установилися, як на рисунку I. Коли повзунок реостата перемістили, покази приладів змінилися, як на рисунку II. Визначте (у вольтах) ЕРС джерела струму.

Із дроту, який мав опір $9 \mathrm{~Ом}$, зробили замкнений рівносторонній трикутник. До двох точок у кутах трикутника підключили батарею з електрорушійною силою $4,5 \mathrm{~В}$ і внутрішнім опором $1 \mathrm{~Ом}$. Визначте силу струму, що проходить через батарею.
Відповідь запишіть в амперах.

У електричному колі, зображеному на рисунку, внутрішній опір джерела струму дорівнює $1 \mathrm{~Ом}$, повний опір реостата дорівнює $6 \mathrm{~Ом}$, активний опір котушки дорівнює $2 \mathrm{~Ом}$. Спочатку ковзний контакт реостата знаходився в крайньому лівому положенні, а ключ – у положенні 1. Коли ключ перевели в положення 2, у конденсаторі та котушці виникли вільні електромагнітні коливання. Визначте, у скільки разів збільшиться початкова амплітуда коливань, якщо встановити опір реостата рівним $3 \mathrm{~Ом}$ та повторити дослід.

Електричне коло складається з гальванічного елемента (1), амперметра (2), вимикача (3) і двох резисторів з опорами $1 \mathrm{~Ом}$ і $2 \mathrm{~Ом}$. Якщо змінювати положення вимикача, покази амперметра змінюються. Знайдіть внутрішній опір гальванічного елемента.

До сонячної батареї при незмінному освітленні за допомогою перемикача приєднують спочатку стрілочний вольтметр, опір якого дорівнює $8 \mathrm{~кОм}$, а потім цифровий, опір якого перевищує $1 \mathrm{~МОм}$ (див. фото). Підключений цифровий вольтметр показує $0,9 \mathrm{~В}$. Визначте, якою буде потужність струму в резисторі, опір якого дорівнює внутрішньому опору сонячної батареї, якщо цей резистор підключити при такому самому освітленні до даної батареї. Відповідь запишіть у міліватах та округліть до десятих.

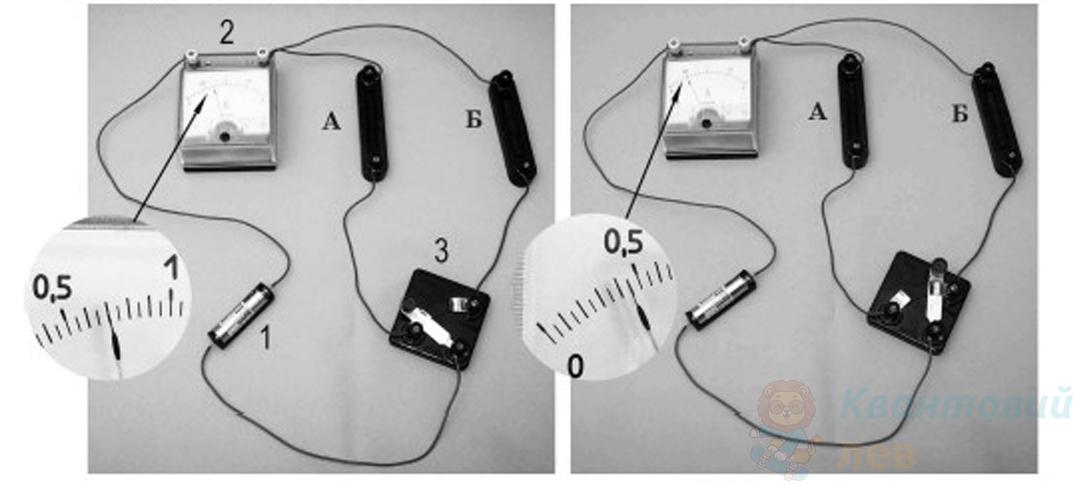

Електричне коло складається з гальванічного елемента (1), амперметра (2), вимикача (3) і двох резисторів. Опір резистора А дорівнює $1 \mathrm{~Ом}$. Якщо змінювати положення вимикача, то покази амперметра змінюються. Знайдіть опір (у $\mathrm{Ом}$) резистора Б, якщо внутрішній опір гальванічного елемента дорівнює $0,8 \mathrm{~Ом}$.
