Сила струму під час його проходження ділянкою кола, зображеної на рисунку, найбільша в резисторі з опором
В
$8 \mathrm{~Ом}$
Правильна відповідь
Як зміниться потужність постійного струму на ділянці кола, якщо напругу на цій ділянці збільшити у 2 рази, а електричний опір ділянки залишиться незмінним?
Б
збільшиться в 4 рази
Правильна відповідь
Електричне коло складено з послідовно ввімкнених джерела струму $\mathbf{Д}$, амперметра $\mathbf{А}$, ключа $\mathbf{К}$ й дроту $\mathbf{С}$ у формі спіралі (металевої чи з напівпровідника). Спочатку замкнули ключ і зафіксували покази амперметра (рис. 1). Потім обережно піднесли пальник до дроту, нагріли його й знову зафіксували покази амперметра (рис. 2).
За результатами досліду визначте, як змінився електричний опір дроту та з якої речовини виготовлено цей дріт.
Б
опір збільшується, напівпровідник
В
опір збільшується, метал
Правильна відповідь
Г
опір зменшується, напівпровідник
Елементами електричного кола (див. схему) є три однакові лампи. Як зміниться яскравість світіння ламп $Л_{1}$ і $Л_{3}$, якщо лампа $Л_{2}$ вийде з ладу?
А
лампи $Л_{1}$ та $Л_{3}$ світитимуть яскравіше
Б
лампи $Л_{1}$ та $Л_{3}$ світитимуть слабше
В
лампа $Л_{1}$ світитиме слабше, а $Л_{3}$ – яскравіше
Правильна відповідь
Г
лампа $Л_{1}$ світитиме яскравіше, а $Л_{3}$ – слабше

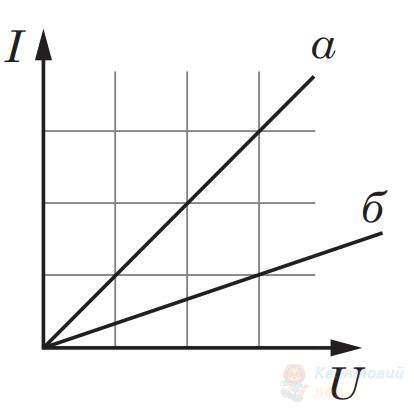

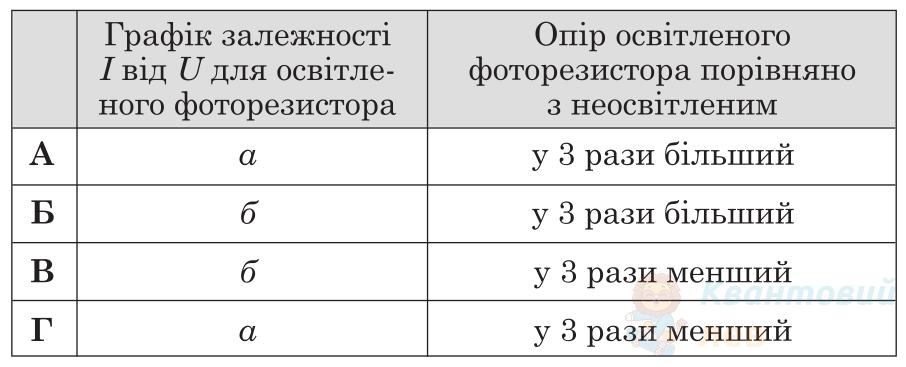

Є два однакові фоторезистори: один – у темряві, другий – освітлений. На рисунку наведено графіки ($a$ та $б$) залежності сили струму $I$, що проходить крізь фоторезистор, від прикладеної напруги $U$. У таблиці правильну інформацію про графік, що відповідає освітленому фоторезистору, та опір цього фоторезистора порівняно з неосвітленим наведено в рядку
Г
$a$ у 3 рази менший
Правильна відповідь

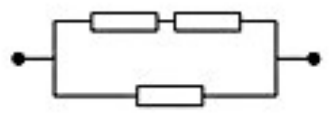

Найвищою з-поміж зображених на рисунку резисторів є напруга на резисторі з опором
Б
$3 \mathrm{~Ом}$
Правильна відповідь
В
$8 \mathrm{~Ом}$
Правильна відповідь
На цоколі першої лампи написано «$6 \mathrm{~В};\ 0,4 \mathrm{~А}$», другої – «$2,5 \mathrm{~В};\ 0,25 \mathrm{~А}$», третьої – «$6 \mathrm{~В};\ 0,3 \mathrm{~А}$», четвертої – «$3 \mathrm{~В};\ 0,25 \mathrm{~А}$». Визначте, яка з ламп у робочому стані має найбільший опір.
В
третя
Правильна відповідь
Три резистори опором $10 \mathrm{~Ом}$ кожний з'єднані послідовно та приєднані до батареї гальванічних елементів. Один із резисторів замінили на резистор опором $4 \mathrm{~Ом}$. У скільки разів змінилася загальна потужність струму в резисторах? Напругу на полюсах батареї вважайте незмінною.
В
збільшилася в $1,25$ раза
Правильна відповідь
Г
збільшилася в $1,56$ раза
Електричну лампу, на якій написано « $36 \mathrm{~B}, 75 \mathrm{~Bт}$», треба приєднати до джерела струму послідовно з резистором. Для того щоб усі прилади цього кола працювали в нормальному режимі, треба взяти резистор, на якому написано
А
«$1 \mathrm{~А}$, $200 \mathrm{~Ом}$»
Б
«$5 \mathrm{~А}$, $50 \mathrm{~Ом}$»
Правильна відповідь
В
«$1,5 \mathrm{~А}$, $150 \mathrm{~Ом}$»
Г
«$0,5 \mathrm{~А}$, $400 \mathrm{~Ом}$»

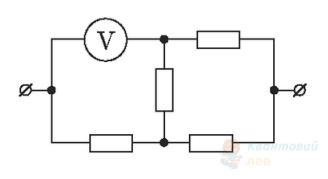

До ділянки кола, що складається з чотирьох однакових резисторів та ідеального вольтметра, прикладено напругу $100 \mathrm{~В}$. Визначте показники вольтметра.
Г
$80 \mathrm{~B}$
Правильна відповідь
В електричному колі, схему якого зображено на рисунку, амперметр показує значення сили струму $4,4 \mathrm{~А}$. Яке значення сили струму покаже амперметр, якщо змінити полярність джерела струму? Внутрішнім опором джерела і амперметра знехтуйте. Опір діода, увімкненого в прямому напрямку, вважайте рівним нулю.
А
$0,4 \mathrm{~А}$
Правильна відповідь
Прилад, який розраховано на напругу $150 \mathrm{~В}$ і силу струму $2 \mathrm{~А}$, треба підключити до джерела струму з напругою $220 \mathrm{~В}$. Визначте опір резистора, який має бути послідовно з'єднаний із приладом.
А
$35 \mathrm{~Ом}$
Правильна відповідь
Електричні лампи, на яких написано «$220 \mathrm{~B}$, $60 \mathrm{~Bт}$» і «$220 \mathrm{~B}$, $120 \mathrm{~Bт}$», з’єднали послідовно та підключили до мережі з напругою $220 \mathrm{~В}$. Визначте загальну потужність струму в лампах. Залежність електричного опору від температури нитки розжарювання не враховуйте.
А
$40 \mathrm{~Вт}$
Правильна відповідь
Амперметр розрахований на $5 \mathrm{~А}$ і має внутрішній опір $0,03 \mathrm{~Ом}$. Визначте опір шунта, який дозволить виміряти за допомогою цього амперметра струм силою до $20 \mathrm{~А}$. Шунт вмикається паралельно до амперметра.
А
$0,01 \mathrm{~Ом}$
Правильна відповідь
Визначте напругу на кінцях зображеної на рисунку ділянки електричного кола, якщо амперметр показує значення сили струму $0,2 \mathrm{~A} ; R_{1}=6 \mathrm{~Ом}, R_{2}=5 \mathrm{~Ом}$, $R_{3}=20 \mathrm{~Ом}$.
В
$10 \mathrm{~В}$
Правильна відповідь
Спіраль електричного нагрівника вкоротили вдвічі. Визначте, як змінилася потужність цього нагрівника. Напругу в мережі вважайте сталою, залежність електричного опору від температури не враховуйте.
В
збільшилася у 2 рази
Правильна відповідь
Плоска замкнута рамка з одного витка проводу, що охоплює прямокутник площею $0,01 \mathrm{~м}^{2}$, лежить на горизонтальній площині в однорідному вертикальному магнітному полі з індукцією $4 \mathrm{~Тл}$. Який заряд протече по рамці, якщо її обернути навколо однієї зі сторін на $180^{\circ}$? Опір рамки дорівнює $0,1 \mathrm{~Ом}$.
Г
$0,8 \mathrm{~Кл}$
Правильна відповідь
Вольтметр розрахований на вимірювання максимальної напруги $40 \mathrm{~В}$. При цьому через нього може йти максимальний струм $10^{-2} \mathrm{~A}$. Який додатковий опір потрібно приєднати до цього вольтметра, щоб можна було вимірювати напругу в колі до $120 \mathrm{~В}$?
В
$8 \mathrm{~кОм}$
Правильна відповідь
Учень виготовив з лимона та двох дротин із різних матеріалів саморобний гальванічний елемент. Приєднавши до елемента вольтметр, він виміряв напругу і отримав результат – $1,5 \mathrm{~В}$. Приєднавши до виготовленого елемента лампу розжарювання, на цоколі якої був напис « $1 \mathrm{~B} ; 0,25 \mathrm{~A}$ », він з подивом помітив, що лампа не світиться. Чому лампа не засвітилася?
А
напруга була занадто високою і лампа миттєво перегоріла
Б
внутрішній опір такого елемента занадто великий
Правильна відповідь
В
було використано дротини з різних матеріалів
Г
саморобний гальванічний елемент майже миттєво розрядився
Укажіть середовище, у якому підвищення температури спричиняє зменшення сили струму. Напругу джерела струму вважайте незмінною.
В
метал
Правильна відповідь
Напруга в мережі підвищилася з $200$ до $240 \mathrm{~В}$. У скільки разів збільшилася потужність струму, що виділяється в лампах, увімкнених у мережу?
Як зміниться покази приладів, якщо ковзний контакт реостата перемістити праворуч? Опір з'єднувальних провідників та внутрішній опір гальванічного елемента не враховуйте.
А
Показ вольтметра зменшиться, показ амперметра не зміниться.
Б
Показ амперметра збільшиться, показ вольтметра зменшиться.
В
Покази амперметра та вольтметра зменшаться.
Г
Показ амперметра зменшиться, показ вольтметра не зміниться.
Правильна відповідь
Визначте, у якому із запропонованих варіантів відповідей номери ламп розташовано в порядку зростання яскравості їхнього світіння. (Всі лампи однакові.)
Б
$4,2,1,5$
Правильна відповідь
Визначте, у якому із запропонованих варіантів відповідей номери ламп розташовано в порядку зростання яскравості їхнього світіння. (Всі лампи однакові.)
Г
$2,3,5,1$
Правильна відповідь
Обчисліть заряд, який проходить крізь поперечний переріз витка за зменшення магнітного потоку всередині нього на $20 \mathrm{~мВб}$. Опір витка дорівнює $0,04 \mathrm{~Ом}$.
Б
$0,5 \mathrm{~Кл}$
Правильна відповідь
Досліджуючи вольт-амперну характеристику суцільного шматка матеріалу, отримали зображений на рисунку результат. Визначте, який це міг бути матеріал.
Г
Кремній
Правильна відповідь
На рисунках наведено графіки залежності сили струму в різних споживачах від прикладеної напруги. Визначте, на якому рисунку зображено залежність, що характерна для резистора зі сталим опором.
А
Правильна відповідь
Потужність електричного нагрівника, який живиться від мережі напругою $210 \mathrm{~В}$, дорівнює $2,1 \mathrm{~кВт}$. Температура нагрівального елемента в робочому режимі $500^{\circ} \mathrm{C}$. Визначте його електричний опір за температури $0^{\circ} \mathrm{C}$. Нагрівальний елемент виготовлено з ніхрому (температурний коефіцієнт опору ніхрому дорівнює $10^{-4} \mathrm{~K}^{-1}$).
В
$20 \mathrm{~Ом}$
Правильна відповідь
Електронагрівальний пристрій, увімкнений у мережу, напруга в якій стала, споживає певну потужність.
Якщо спіраль пристрою вкоротити й увімкнути його в цю ж мережу, то спожита потужність буде
А
більшою, оскільки опір зменшиться.
Правильна відповідь
Б
меншою, оскільки опір збільшиться.
В
меншою, оскільки опір зменшиться.
Г
більшою, оскільки опір збільшиться.
Досліджуючи за різних температур залежність сили струму $I$ в металевій дротині від поданої напруги $U$, отримали три графіки цієї залежності, які схематично зображено на рисунку.
Виберіть рядок, у якому правильно наведено співвідношення між температурами $T_1$, $T_2$ і $T_3$ металевої дротини, що відповідають графікам 1, 2 і 3.
Б
$T_{2} < T_{1}, T_{2} < T_{3}$
В
$T_{1} < T_{2} < T_{3}$
Правильна відповідь
Г
$T_{1} < T_{2}, T_{3} < T_{2}$
Установіть відповідність між назвою фізичної величини (1-4) та її математичним виразом (А – Д). Позначення: $\Delta q$ – заряд, $\Delta t$ – інтервал часу, $S$ – площа поперечного перерізу провідника, $\rho$ – питомий опір речовини, $l$ – довжина провідника, $R$ – електричний опір.
Варіанти зліва
4
електрична напруга на провіднику
Варіанти справа
А
$\frac{\Delta q}{\Delta t}$
В
$\frac{\Delta q}{\Delta t S}$
Г
$\frac{\Delta q \rho l}{\Delta t S}$
Установіть відповідність між одиницею величини в SI та фізичною ситуацією, що її визначає.
Варіанти зліва
1
одиниця електричного заряду
2
одиниця напруженості електричного поля
4
одиниця електричного опору
Варіанти справа
А
потенціальна енергія точкового тіла із зарядом в $1 \mathrm{~Кл}$ дорівнює $1 \mathrm{~Дж}$
Б
на електричний заряд в $1 \mathrm{~Кл}$ діє електричне поле із силою $1 \mathrm{~Н}$
В
за напруги $1 \mathrm{~В}$ на кінцях провідника сила струму в ньому дорівнює $1 \mathrm{~А}$
Г
два точкові заряди по $1 \mathrm{~Кл}$ розташовані на відстані $1 \mathrm{~м}$ один від одного
Д
заряд проходить через поперечний переріз провідника за $1 \mathrm{~с}$ при силі струму в ньому $1 \mathrm{~А}$
У зображеному на рисунку електричному колі ключ розімкнено. Розгляньте схему та встановіть відповідність між твердженнями. Вимірювальні прилади вважайте ідеальними.
Варіанти зліва
1
Викрутили об́идві лампочки.
2
Ковзний контакт реостата посунули ліворуч.
Варіанти справа
А
Показ амперметра зменшиться (не до нуля),
Б
Показ амперметра збільшиться, а показ вольтметра зменшиться.
В
Показ амперметра збільшиться, показ вольтметра не зміниться.
Г
Перегорить плавкий запобіжник.
Д
Показ амперметра зменшиться, показ вольтметра не зміниться.
Дріт довжиною $1,2 \mathrm{~м}$ та опором $10 \mathrm{~Ом}$ із незмінною площею поперечного перерізу приєднано кінцями до клем акумулятора. Вольтметр, приєднаний до довільної ділянки дроту завдовжки $24 \mathrm{~см}$, показує напругу $1 \mathrm{~В}$. Визначте силу струму в дроті.
На рисунках А та Б зображено електричне коло, що складається із джерела постійного струму (1), вимикача (2), реостата (3), вольтметра (4) й амперметра (5).
Покази приладів, що встановилися після замикання електричного кола, зображено на рисунку А. Після переміщення повзунка реостата покази приладів змінилися (див. рисунок Б).
Визначте опір реостата за положення повзунка, зображеного на рисунку А.
Відповідь запишіть в омах ($\mathrm{Ом}$) і результат округліть до одиниць.
На рисунку схематично показано початкове (рис. а) і кінцеве (рис. б) положення повзунка реостата, підключеного до джерела струму з внутрішнім опором $1 \mathrm{~Ом}$. Повний опір реостата дорівнює $6 \mathrm{~Ом}$.
Визначте, у скільки разів збільшилася потужність струму в реостаті за кінцевого положення його повзунка порівняно з потужністю в початковому положенні.
Електричне коло складається із джерела струму (1), вольтметра (2), вимикача (3), амперметра (4), резисторів R1, R2 та реостата R3. Вимірявши силу струму й напругу (див. фото 1), вимикач розімкнули (фото 2) і змінили опір реостата так, щоби показ амперметра збігся з попереднім.
Чому дорівнює напруга на резисторі R1 (фото 1)?
Відповідь запишіть у вольтах ($\mathrm{В}$).
Електричне коло складається із джерела струму (1), вольтметра (2), вимикача (3), амперметра (4), резисторів R1, R2 та реостата R3. Вимірявши силу струму й напругу (див. фото 1), вимикач розімкнули (фото 2) і змінили опір реостата так, щоби показ амперметра збігся з попереднім.
Визначте опір резистора R1.
Відповідь запишіть в омах ($\mathrm{Ом}$).

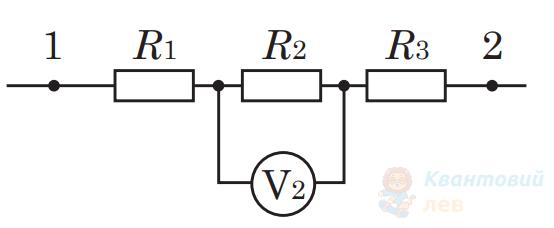

Три провідники з опором $R_{1}=2 \mathrm{~Ом}$, $R_{2}=3 \mathrm{~Ом}$, $R_{3}=3 \mathrm{~Ом}$ з'єднані так, як показано на схемі. Показання вольтметра $\mathrm{V}_{2}$ становить $9 \mathrm{~В}$.
Визначте силу струму в ділянці кола, зображеній на рисунку.
Відповідь запишіть в амперах ($\mathrm{А}$).
Три провідники з опором $R_{1}=2 \mathrm{~Ом}$, $R_{2}=3 \mathrm{~Ом}$, $R_{3}=3 \mathrm{~Ом}$ з'єднані так, як показано на схемі. Показання вольтметра $\mathrm{V}_{2}$ становить $9 \mathrm{~В}$.
Визначте напругу між точками 1 і 2.
Відповідь запишіть у вольтах ($\mathrm{В}$).
Правильна відповідь:
24.0

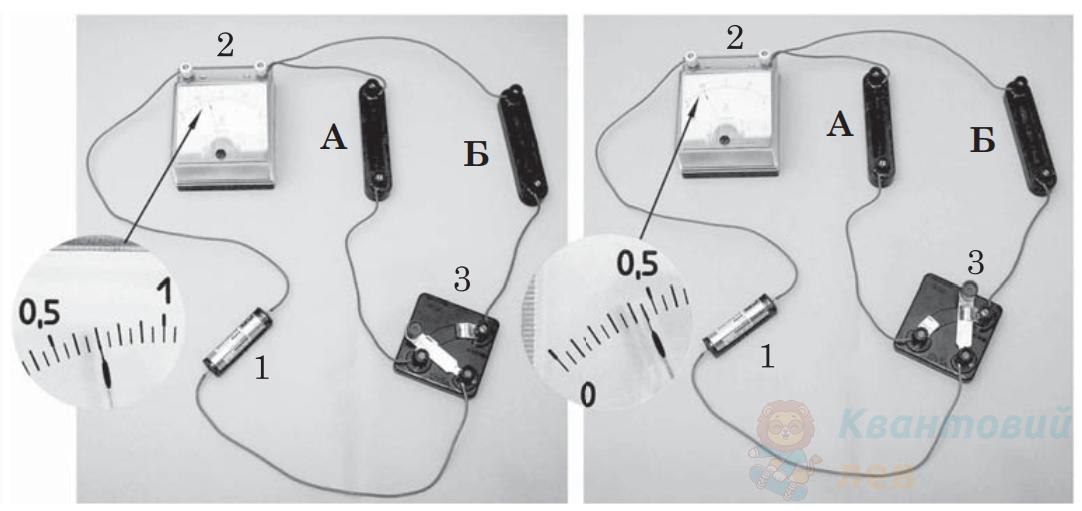

Електричне коло складається з гальванічного елемента (1), амперметра (2), перемикача (3) і двох резисторів А і Б. Опір резистора А дорівнює $1 \mathrm{~Ом}$, внутрішній опір гальванічного елемента дорівнює $0,8 \mathrm{~Ом}$. Опором амперметра й з'єднувальних провідників знехтуйте. Якщо змінювати положення перемикача, то покази амперметра змінюються.
Визначте напругу на полюсах гальванічного елемента, коли струм тече в резисторі A.
Відповідь запишіть у вольтах ($\mathrm{В}$)
Вольтметр розраховано на вимірювання максимальної напруги $40 \mathrm{~В}$. При цьому крізь нього може йти максимальний струм $10 \mathrm{~мА}$.
Визначте опір вольтметра.
Відповідь запишіть у кілоомах ($\mathrm{кОм}$).
Металевий провідник, що утворює замкнене коло, розташували в горизонтальній площині перпендикулярно до ліній індукції магнітного поля індукцією $10^{-3} \mathrm{~Тл}$. Який заряд пройде через поперечний переріз провідника, якщо надати йому форму квадрата, а провідник весь час залишатиметься в горизонтальній площині? Довжина провідника дорівнює $1 \mathrm{~м}$, площа його поперечного перерізу – $1,57 \mathrm{~мм}^{2}$, питомий опір металу становить $0,43 \mathrm{~мкОм} \cdot \mathrm{м}$. Уважайте, що $\pi=3,14$.
Відповідь запишіть у мікрокулонах ($\mathrm{мкКл}$)
Правильна відповідь:
62.5
Унаслідок замикання джерела струму на зовнішній опір $R_{1}=2 \mathrm{~Ом}$ напруга на затискачах джерела дорівнює $U_{1}=1 \mathrm{~B}$, а після замикання на опір $R_{2}=8 \mathrm{~Ом}$ напруга на затискачах джерела становить $U_{2}=2 \mathrm{~B}$. Обчисліть внутрішній опір джерела струму. Опором дротів знехтуйте.
Відповідь запишіть в омах ($\mathrm{Ом}$)
Горизонтально розміщене кільце площею $80 \mathrm{~см}^{2}$, виготовлене з дроту опором $2 \mathrm{~Ом}$, знаходиться в однорідному магнітному полі. Лінії магнітної індукції поля утворюють кут $30^{\circ}$ з горизонтом. Магнітна індукція поля рівномірно зменшується від $0,6 \mathrm{~Тл}$ до нуля протягом $2 \mathrm{~c}$. Визначте силу індукційного струму в кільці. Явище самоіндукції не враховуйте. Відповідь запишіть у міліамперах.
Світлодіодний світильник, складений за схемою, зображеною на рисунку, живиться від батареї гальванічних елементів з ЕРС (електрорушійною силою) $9 \mathrm{~В}$. Внутрішнім опором батареї знехтуйте. Робочий струм світлодіодів $20 \mathrm{~мА}$, спад напруги на кожному з них у робочому режимі становить $2,8 \mathrm{~В}$. Обчисліть опір резистора. Відповідь запишіть в омах.
Правильна відповідь:
30.0
Напруга на електричному нагрівачі з опором $20 \mathrm{~Ом}$ дорівнює $200 \mathrm{~В}$. За допомогою цього нагрівача воду масою $1 \mathrm{~кг}$ нагріли від $20^{\circ} \mathrm{C}$ до $100^{\circ} \mathrm{C}$ за $200 \mathrm{~c}$. Питома теплоємність води дорівнює $4\ 200 \mathrm{~Дж}/(\mathrm{кг} \cdot \mathrm{К})$.
Визначте роботу струму в електричному нагрівачі за $200 \mathrm{~c}$.
Відповідь запишіть у кілоджоулях ($\mathrm{кДж}$)
Правильна відповідь:
400.0
Спіраль електричного нагрівника вкоротили на $20 \%$. Напругу в мережі вважайте сталою, залежність електричного опору від температури не враховуйте.
На скільки відсотків збільшилася потужність цього нагрівника?
Правильна відповідь:
25.0
Однакові резистори з опором $7 \mathrm{~кОм}$ паралельно підключають до мережі з напругою $42 \mathrm{~В}$. Визначте максимально можливу кількість резисторів у колі, якщо сила струму не може бути більшою за $90 \mathrm{~мА}$.
Правильна відповідь:
15.0
При розімкнутому вимикачі амперметр показує $0 \mathrm{~А}$ , а вольтметр – $12 \mathrm{~В}$ (див. схему). При замкнутому вимикачі амперметр показує $0,8 \mathrm{~A}$, а вольтметр – $10 \mathrm{~В}$. Визначте внутрішній опір джерела струму. Опором амперметра знехтуйте.
Відповідь запишіть в омах.
Усі резистори в зображеному на рисунку електричному колі однакові. Визначте відношення напруги на полюсах джерела струму до напруги на резисторі 5.
У наведеному на рисунку електричному колі опори всіх резисторів однакові, опором джерела струму можна знехтувати. Визначте, у скільки разів збільшиться сила струму в електричному колі після замикання розімкненого ключа $K$.
Від джерела постійного струму з напругою $10 \mathrm{~кВ}$, отримують потужність $5 \mathrm{~МВт}$ у мережі. Утрата напруги в лінії електропередачі, яка складається з двох дротів, становить $500 \mathrm{~В}$. Розрахуйте відстань, на яку передають електроенергію за цих умов. Уважайте, що площа поперечного перерізу алюмінієвого дроту дорівнює $14 \cdot 10^{-5} \mathrm{~м}^{2}$, питомий опір алюмінію становить $2,8 \cdot 10^{-8} \mathrm{~Ом} \cdot \mathrm{м}$.
Відповідь запишіть у кілометрах ($\mathrm{км}$).
Кип'ятильник, опір якого $40 \mathrm{~Ом}$, за 10 хвилин нагріває воду об'ємом $1 \mathrm{~л}$ від $20^{\circ} \mathrm{C}$ до кипіння. Визначте, яка кількість теплоти внаслідок цього витрачається на теплообмін із навколишнім середовищем. Уважайте, що напруга в мережі становить $220 \mathrm{~В}$, питома теплоємність води 4200 Дж/(кг $\cdot$ К), тиск є нормальним. Відповідь запишіть у кДж.
Правильна відповідь:
390.0
В електричному колі, схему якого зображено на рисунку, опір резисторів $R_{1}=30 \mathrm{~Ом}, R_{2}=60 \mathrm{~Ом}$, $R_{3}=30 \mathrm{~Ом}$ і $R_{4}=40 \mathrm{~Ом}$. Визначте напругу на резисторі $R_{4}$, якщо сила струму в резисторі $R_{3}$ дорівнює $20 \mathrm{~мА}$. Відповідь запишіть у вольтах.
В електричному колі, схему якого зображено на рисунку, опори всіх резисторів однакові. Внутрішнім опором джерела струму можна знехтувати. Визначте, у скільки разів збільшиться сила струму в колі через джерело струму після замикання розімкненого ключа $K$.
Напруга на електричному нагрівачі з опором $20 \mathrm{~Ом}$ дорівнює $200 \mathrm{~В}$. За допомогою цього нагрівача воду масою $1 \mathrm{~кг}$ нагріли від $20^{\circ} \mathrm{C}$ до $100^{\circ} \mathrm{C}$ за $200 \mathrm{~c}$. Визначте коефіцієнт корисної дії (ККД) цієї нагрівальної установки. Питома теплоємність води дорівнює $4200 \mathrm{~Дж} / ( \mathrm{кг} \cdot \mathrm{К} )$. Відповідь запишіть у відсотках.
Правильна відповідь:
84.0
Електричний опір вольфрамового дроту за температури $0^{\circ} \mathrm{C}$ дорівнює $10 \mathrm{~Ом}$. Дріт підключили до джерела струму, напруга на якому є постійною і дорівнює $5 \mathrm{~В}$, у результаті температура дроту підвищилася до $200^{\circ} \mathrm{C}$. Визначте потужність струму в дроті за цих умов. Температурний коефіцієнт опору вольфраму дорівнює $0,005 \mathrm{~K}^{-1}$.
Відповідь запишіть у ватах.
Правильна відповідь:
1.25
До полюсів яскраво освітленого фотоелемента приєднали вольтметр і виміряли напругу. Її величина становила $5 \mathrm{~В}$. Коли замість вольтметра приєднали амперметр, то він показав струм величиною $0,1 \mathrm{~A}$. Яка кількість тепла виділятиметься щосекунди в резисторі опором $50 \mathrm{~Ом}$, приєднаному до цього фотоелемента? Уважайте, що прилади ідеальні.
Відповідь запишіть у міліджоулях.
Правильна відповідь:
125.0
До ділянки кола, яка складається з чотирьох однакових резисторів та вольтметра, прикладена напруга $100 \mathrm{~В}$. Вважаючи опір вольтметра нескінченно великим, визначте значення напруги, що показує вольтметр (у вольтах).
Правильна відповідь:
80.0
Щоб розширити межі вимірювання сили струму за допомогою амперметра, до нього паралельно під'єднують шунт – провідник з певним опором, через який проходить частина вимірюваного струму. Міліамперметр розраховано на вимірювання максимального струму $I_{\mathrm{MA}}=50 \mathrm{~мA}$; його внутрішній опір $R_{\mathrm{MA}}=10 \mathrm{~Ом}$. Обчисліть опір (у міліомах) шунта, який дає змогу вимірювати струм $I$ до $5 \mathrm{~А}$.
Відповідь округліть до цілих.
Правильна відповідь:
101.0
Якої сили струм утворюється на ділянці кола, що складається з опорів $R_{1}=20 \mathrm{~Ом}$, $R_{2}=30 \mathrm{~Ом}$, $R_{3}=50 \mathrm{~Ом}$ (див. рисунок)? Спад напруги на ділянці $U=124 \mathrm{~В}$.
Відповідь запишіть в амперах.
Визначте енергію конденсатора ємністю $C=0,5$ мкФ, увімкненого за схемою, зображеною на рисунку. Електрорушійна сила джерела дорівнює $10 \mathrm{~В}$, внутрішній опір джерела $r=2 \mathrm{~Ом}$, $R=8 \mathrm{~Ом}$.
Відповідь запишіть у мікроджоулях.
Правильна відповідь:
2.56
Живлення ліхтаря забезпечують з’єднані послідовно три однакові елементи з ЕРС (електрорушійна сила) $1,5 \mathrm{~В}$ і внутрішнім опором $1 \mathrm{~Ом}$ кожний. Укажіть найменше значення струму, що протікає у колі нитки розжарювання лампи ліхтаря, якщо її потужність $1,5 \mathrm{~Вт}$.
Відповідь запишіть в амперах.
Для вимірювання питомого електричного опору склали електричне коло (див. фотографію 1) з гальванічного елемента (1), дротини завдовжки $31,4 \mathrm{~см}$ із невідомого матеріалу (2), реостата (3), амперметра (4) та вимикача (5). Паралельно дротині ввімкнули вольтметр (6). На олівець щільно намотали дріт, щоб виміряти діаметр поперечного перерізу цього дроту (див. фотографію 2). За показами вимірювальних приладів визначте питомий опір матеріалу дротини. Уважайте, що $\pi=3,14$.
Відповідь запишіть в $ \mathrm{Ом} \cdot \mathrm{мм}^{2} / \mathrm{м}$.
Правильна відповідь:
1.25
На рисунку схематично показано початкове (рис. 1) та кінцеве (рис. 2) положення повзунка реостата, підключеного до джерела струму з внутрішнім опором $1 \mathrm{~Ом}$. Повний опір реостата дорівнює $6 \mathrm{~Ом}$.
Визначте відношення сили струму в колі за кінцевого положення повзунка реостата до сили струму за початкового положення.
Електричне коло складається з гальванічного елемента (1) з внутрішнім опором $0,5 \mathrm{~Ом}$, магазину резисторів (2), реостата (3) та амперметра (4). Проведено два досліди (див. фотографії). Визначте кількість теплоти, що виділялася за $1 \mathrm{~хв}$ у обмотці реостата під час досліду 1. Опір реостата в обох дослідах однаковий. Результат запишіть у джоулях.
Довідка: магазин резисторів являє собою чотири послідовно з'єднані дротяні спіралі, опори яких дорівнюють $1 \mathrm{~Ом}$, $2 \mathrm{~Ом}$, $2 \mathrm{~Ом}$, $5 \mathrm{~Ом}$. Кожна спіраль може вмикатися в електричне коло чи вимикатися з нього шляхом видалення чи встановлення спеціальної металевої перемички. Коли всі перемички вставлені, загальний опір магазину можна вважати рівним нулю, коли всі видалені – рівним $10 \mathrm{~Ом}$.
Правильна відповідь:
15.0
На рисунку зображене електричне коло, що складається з джерела постійного струму (1), вимикача (2), реостата (3), вольтметра (4) й амперметра (5). Коли замкнули електричне коло, покази приладів установилися, як на рисунку I. Коли повзунок реостата перемістили, покази приладів змінилися, як на рисунку II. Визначте (у вольтах) ЕРС джерела струму.
Під час роботи електродвигуна постійного струму сила струму в обмотці його ротора дорівнює $1 \mathrm{~А}$. Якщо зупинити обертання ротора, сила струму в його обмотці збільшиться до $10 \mathrm{~А}$. Визначте частку електричної енергії, що витрачається на нагрівання обмотки ротора під час його обертання. Напругу в мережі, від якої живиться електродвигун, вважайте сталою.
Через ділянку кола (див. рисунок) проходить постійний струм $I=10 \mathrm{~А}$. Визначте значення струму (в амперах), що показує амперметр. Опором амперметра знехтуйте.
До електромережі під'єднаний знижувальний трансформатор, коефіцієнт трансформації якого дорівнює 5. Опір вторинної обмотки трансформатора дорівнює $0,4 \mathrm{~Ом}$, а опір корисного навантаження $4 \mathrm{~Ом}$. Визначте напругу в мережі живлення, до якої під'єднаний трансформатор, якщо напруга на корисному навантаженні дорівнює $40 \mathrm{~В}$. Опором первинної обмотки знехтуйте. Відповідь подайте у вольтах.
Правильна відповідь:
220.0
До сонячної батареї при незмінному освітленні за допомогою перемикача приєднують спочатку стрілочний вольтметр, опір якого дорівнює $8 \mathrm{~кОм}$, а потім цифровий, опір якого перевищує $1 \mathrm{~МОм}$ (див. фото). Підключений цифровий вольтметр показує $0,9 \mathrm{~В}$. Визначте, якою буде потужність струму в резисторі, опір якого дорівнює внутрішньому опору сонячної батареї, якщо цей резистор підключити при такому самому освітленні до даної батареї. Відповідь запишіть у міліватах та округліть до десятих.

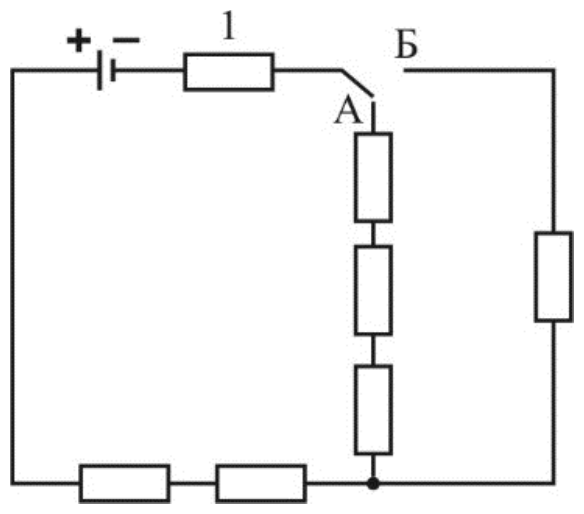

Електричне коло складається з гальванічного елемента (1), амперметра (2), вимикача (3) і двох резисторів. Опір резистора А дорівнює $1 \mathrm{~Ом}$. Якщо змінювати положення вимикача, то покази амперметра змінюються. Знайдіть опір (у $\mathrm{Ом}$) резистора Б, якщо внутрішній опір гальванічного елемента дорівнює $0,8 \mathrm{~Ом}$.
На рисунку зображено схему електричного кола. Покази амперметрів такі: $I_1=0,6\mathrm{~А}$, $I_2=0,4\mathrm{~А}$. Яку напругу покаже вольтметр, якщо $R_3=2 \mathrm{~Ом}$?
Амперметри й вольтметр уважайте ідеальними.
Відповідь запишіть у вольтах ($\mathrm{B}$)
