Амперметр розрахований на $5 \mathrm{~А}$ і має внутрішній опір $0,03 \mathrm{~Ом}$. Визначте опір шунта, який дозволить виміряти за допомогою цього амперметра струм силою до $20 \mathrm{~А}$. Шунт вмикається паралельно до амперметра.

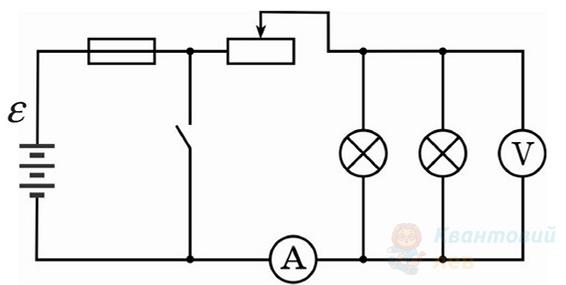

У зображеному на рисунку електричному колі ключ розімкнено. Розгляньте схему та встановіть відповідність між твердженнями. Вимірювальні прилади вважайте ідеальними.

Електричне коло складається із джерела струму (1), вольтметра (2), вимикача (3), амперметра (4), резисторів R1, R2 та реостата R3. Вимірявши силу струму й напругу (див. фото 1), вимикач розімкнули (фото 2) і змінили опір реостата так, щоби показ амперметра збігся з попереднім.

Чому дорівнює напруга на резисторі R1 (фото 1)?
Відповідь запишіть у вольтах ($\mathrm{В}$).

Електричне коло складається із джерела струму (1), вольтметра (2), вимикача (3), амперметра (4), резисторів R1, R2 та реостата R3. Вимірявши силу струму й напругу (див. фото 1), вимикач розімкнули (фото 2) і змінили опір реостата так, щоби показ амперметра збігся з попереднім.

Визначте опір резистора R1.
Відповідь запишіть в омах ($\mathrm{Ом}$).

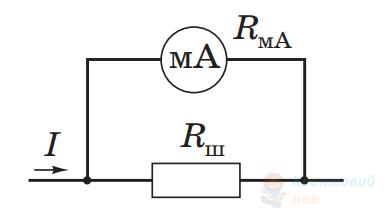

Щоб розширити межі вимірювання сили струму за допомогою амперметра, до нього паралельно під'єднують шунт – провідник з певним опором, через який проходить частина вимірюваного струму. Міліамперметр розраховано на вимірювання максимального струму $I_{\mathrm{MA}}=50 \mathrm{~мA}$; його внутрішній опір $R_{\mathrm{MA}}=10 \mathrm{~Ом}$. Обчисліть опір (у міліомах) шунта, який дає змогу вимірювати струм $I$ до $5 \mathrm{~А}$.
Відповідь округліть до цілих.

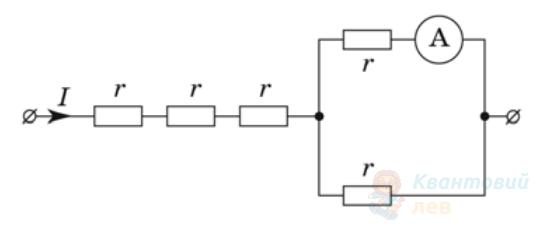

Через ділянку кола (див. рисунок) проходить постійний струм $I=10 \mathrm{~А}$. Визначте значення струму (в амперах), що показує амперметр. Опором амперметра знехтуйте.

На рисунку зображено схему електричного кола. Покази амперметрів такі: $I_1=0,6\mathrm{~А}$, $I_2=0,4\mathrm{~А}$. Яку напругу покаже вольтметр, якщо $R_3=2 \mathrm{~Ом}$?
Амперметри й вольтметр уважайте ідеальними.
Відповідь запишіть у вольтах ($\mathrm{B}$)
