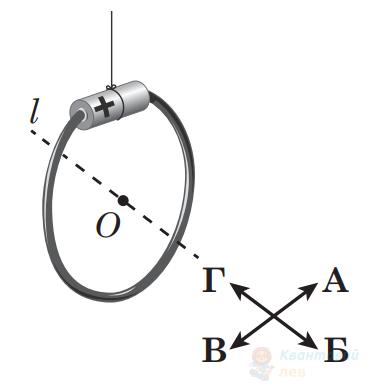

Турист виготовив із підручних матеріалів електромагнітний компас. Для цього він з'єднав полюси гальванічного елемента дротиною так, що утворився круглий виток (на рисунку $l$ – вісь, яка проходить через центр витка $O$ перпендикулярно до його площини). Отриману конструкцію турист підвісив на нитку. Через деякий час вона припинила рухатися і встановилася так, як показано на рисунку. Визначте, у якому напрямку (А – Г) північ – одна із чотирьох головних сторін горизонту.

Укажіть поле, робота якого над електрично зарядженою частинкою, що рухається в ньому, завжди дорівнює нулю.

Лінії магнітної індукції однорідного магнітного поля вертикальні. Як має рухатися електрон, щоб його траєкторія була прямолінійною?

Укажіть, у якому з наведених випадків (див. рисунки) електрон, що влітає в однорідне магнітне поле, рухається по прямій.
$\vec{B}$ – вектор магнітної індукції, $\vec{v}$ – вектор швидкості руху електрона.

Протон, що влітає в однорідне магнітне поле зі швидкістю, напрям якої перпендикулярний до вектора магнітної індукції, рухатиметься по

Електрон, що влітає в однорідне магнітне поле під кутом $30^{\circ}$ до напрямку силових ліній магнітного поля, рухатиметься по

Електронний пучок утворює світлу пляму в центрі екрана осцилографа. Над центром екрана розмістили полосовий магніт, південним полюсом донизу. Визначте, у який бік відхилиться пляма на екрані.

Йон $\mathrm{Na}^{+}$масою $m$ влітає в магнітне поле перпендикулярно до ліній індукції магнітного поля $\vec{B}$ і рухається по колу, радіус якого дорівнює $R$. Укажіть вираз, за яким можна визначити швидкість руху йона, якщо $e$ – елементарний електричний заряд.

У магнітне поле зі сталою магнітною індукцією влітає електрон. Визначте, яка сила діє на електрон.

Заряджена частинка влітає в магнітне поле зі швидкістю $v$ перпендикулярно до вектора індукції магнітного поля $\vec{B}$ і рухається по колу, радіус якого дорівнює $R$. Укажіть вираз, за яким можна визначити модуль відношення заряду частинки до її маси.

На рисунку показані треки двох частинок, отримані за допомогою камери Вільсона, яка перебувала в однорідному магнітному полі. Вектор магнітної індукції поля перпендикулярний до площини рисунку. Частинки пролетіли крізь свинцеву пластинку $C$. Визначте знаки електричних зарядів частинок.

До електронно-променевої трубки осцилографа з відключеною розгорткою (пляма зупинена в центрі екрана) вертикально зверху опускають магніт, спрямований північним полюсом донизу. Визначте, у який бік відхилиться пляма на екрані.

До електронно-променевої трубки осцилографа з відключеною розгорткою (пляма зупинена в центрі екрана) вертикально зверху опускають магніт, спрямований південним полюсом донизу. Визначте, у який бік відхилиться пляма на екрані.

У однорідне магнітне поле перпендикулярно до напряму вектора магнітної індукції $\vec{B}$ зі швидкістю $v$ влітає електрон. Під дією магнітного поля електрон описує дугу радіусом $1 \mathrm{~см}$. Вектор магнітної індукції збільшили до $2 \vec{B}$. Визначте, з якою швидкістю має тепер влетіти в це поле в тому самому напрямі електрон, щоб радіус кривизни його траєкторії дорівнював $2 \mathrm{~см}$.

Заряджена частинка рухається зі швидкістю $\vec{v}$ в однорідному магнітному полі з індукцією $\vec{B}$, як показано на кожному з рисунків.
У якій ситуації сила Лоренца НЕ діятиме на цю частинку?

Установіть відповідність між фізичними величинами та їхніми математичними виразами.

Протон ($p$) і альфа-частинка ($\alpha$) улітають з однаковою швидкістю в камеру Вільсона та рухаються коловими траєкторіями в однорідному магнітному полі. Уважайте, що маса альфа-частинки в 4 рази більша за масу протона. Визначте відношення радіусів треків цих частинок $\frac{r_{\alpha}}{r_{\mathrm{p}}}$.

Протон і ядро атома Берилію $^{9}_{4} \mathrm{Be}$ рухаються в однорідному магнітному полі по колових траєкторіях. Швидкості обох частинок однакові. Визначте відношення радіуса траєкторії ядра атома Берилію до радіуса траєкторії протона.
Відповідь запишіть із точністю до сотих.

Усередині камери Вільсона розмістили стрічку з фольги. Радіус трека частинки після проходження крізь фольгу зменшився у 2 рази. Яку частину кінетичної енергії втратила частинка, коли проходила крізь фольгу?
Відповідь запишіть у відсотках (%)

Усередині камери Вільсона, що перебуває в однорідному магнітному полі, розмістили стрічку з фольги. Частинка рухається перпендикулярно до ліній магнітного поля. Радіус трека частинки після проходження крізь фольгу зменшився у 2 рази. Визначте, яку частину кінетичної енергії втратила частинка під час проходження крізь фольгу. Відповідь запишіть десятковим дробом.

У просторі, де одночасно існують взаємно перпендикулярні електричне та магнітне поля, рухається електрон. Обчисліть швидкість прямолінійного рівномірного руху електрона, якщо напруженість електричного поля становить $500 \mathrm{~кВ} / \mathrm{м}$, а індукція магнітного поля дорівнює $500 \mathrm{~мТл}$.
Відповідь запишіть у $\mathrm{км} / \mathrm{с}$.

Протон, прискорений різницею потенціалів $800 \mathrm{~В}$, влетів в однорідне магнітне поле з індукцією $0,4 \mathrm{~Тл}$ і почав рухатися по колу. Обчисліть радіус кола (у метрах), якщо заряд протона дорівнює $1,6 \cdot 10^{-19} \mathrm{~Кл}$, а його маса становить $1,6 \cdot 10^{-27} \mathrm{~кг}$.
