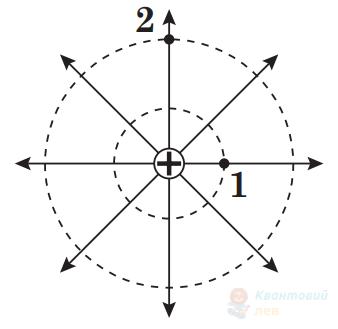

На схематичному рисунку зображено лінії напруженості й еквіпотенціальні (з однаковим значенням потенціалу в усіх точках) поверхні електричного поля, створеного позитивним точковим зарядом. Укажіть правильне співвідношення між потенціалами $\varphi_{1}$ і $\varphi_{2}$ й модулями напруженостей $E_{1}$ та $E_{2}$ електричного поля в точках 1 і 2 відповідно.

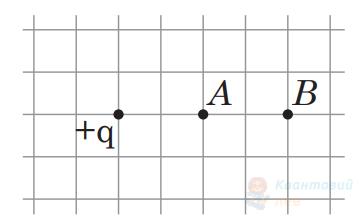

Укажіть співвідношення між напруженостями $E_{А}$ та $E_{В}$ електростатичного поля, створеного позитивним точковим зарядом у точках $A$ і $B$ відповідно (див. рисунок). Уважайте, що відстань між лініями сітки, зображеними на рисунку, однакова, а заряд і точки лежать у площині рисунка.

Яке відношення між напруженістю в точках $A$ і $C$ поля точкового заряду $+q(O A=A C)$?

Маленькі кульки $A$ і $B$ мають однакові електричні заряди. Визначте, у якій із точок $1-4$ (див. рисунок) напруженість електричного поля кульок є мінімальною за модулем.

На відстані $10 \mathrm{~см}$ від точкового заряду модуль напруженості електричного поля дорівнює $E$. Чому дорівнює модуль напруженості електричного поля в точці, що знаходиться на відстані $5 \mathrm{~см}$ від цього заряду?

На графіках буквою $r$ позначено відстань певної точки від центра зарядженої суцільної металевої кулі радіусом $R$. Який із графіків найбільш точно відповідає характеру залежності напруженості $E$ електричного поля в цій точці від величини $r$ ?

На рисунку зображено два однакові точкові заряди $q$. Укажіть рівність, яка встановлює правильне співвідношення між модулями напруженості $E_{1}$ та $E_{2}$ електростатичного поля в точках 1 і 2 (див. рисунок).

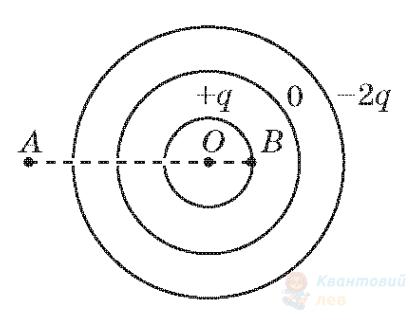

Три концентричні рівномірно заряджені сфери, радіуси яких дорівнюють $10, 20, 30 \mathrm{~см}$, несуть заряд $+q$, $0$ i $-2 q$ відповідно. У кожній з них є по одному малому отвору, при чому отвори знаходяться на одній прямій, що проходить через центр сфер – точку $O$. Уздовж цієї прямої з точки $A$, що знаходиться на відстані $40 \mathrm{~см}$ від центра сфери, летить електрон, який пролітає крізь усі отвори й осідає на стінці в точці $B$ (див. рисунок).
Визначте (у сантиметрах) суму довжин відрізків, на яких змінюється швидкість електрона, поки він летить від точки $A$ до точки $B$.

У однорідне електричне поле напруженістю $10 \mathrm{~кB} / \mathrm{м}$ внесли точкове тіло із зарядом $q=-20 \mathrm{~нКл}$. Визначте модуль напруженості електричного поля, що встановилася після цього в точці $A$, розташованій на відстані $5 \mathrm{~см}$ від цього тіла.
$k=\frac{1}{4 \pi \varepsilon_{0}}=9 \cdot 10^{9} \frac{\mathrm{H} \cdot \mathrm{м}^{2}}{\mathrm{Кл}^2} ; \varepsilon=1$.

Дощова крапля має заряд $q_{1}=+1,5 \mathrm{~нKл}$. Як зміниться модуль напруженості електричного поля краплі на відстані $10 \mathrm{~см}$ від неї, коли вона зіллється з іншою краплею, заряд якої $q_{2}=-0,5 \mathrm{~нKл}$?

Електричні заряджені частинки розташовано у вершинах квадратів, накреслених пунктирною лінією. У центрі квадрата в точці $O$ одна частинка з величиною заряда $+q \mathrm{~Кл}$ утворює електричне поле напруженості $E$ з потенціалом $\varphi$.
Установіть відповідність між конфігурацією зарядів на рисунках (1-4) та значенням напруженості поля $E_{O}$ і потенціалу $\varphi_{O}$ в точці $O$ (А-Д).
